ロボットの塗装経路に、区間別の速度と工具の傾きを反映する方法
Rule-Based Skill Injection
Rule-Based Skill Injectionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

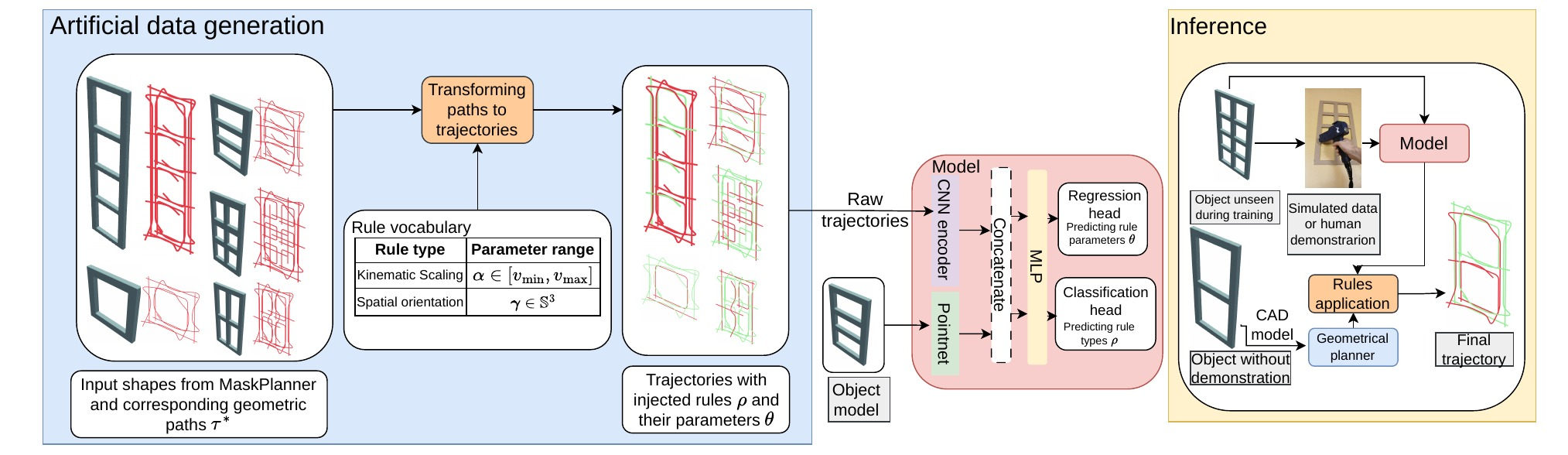

Fig. 1: Overview of the proposed rule-based skill injection framework, illustrating the pipeline from synthetic training data generation to skill transfer on novel geometric paths.
概要
- 計画済み経路とは別に、直線・角へ適用する速度倍率と工具の傾きを規則として推定する。
- 合成軌道の評価では、L字形と窓形で規則の分類と数値予測の結果が報告された。
- 実演データからの規則取得、実機での塗装品質、未評価形状への転用は別途検証が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Rule-Based Skill Injectionの仕組み
- 01時刻付き軌道とCAD
- 02区間別規則を推定
- 03新経路の直線・角を判定
- 04規則を適用し軌道化
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
塗装や溶接のロボットには、対象物の表面に沿う経路に加え、場所に応じた速度と工具の向きが必要になる。形状に合った経路を計画できても、人の作業に見られる細かな動かし方までは決まらない。
人の動きを軌道全体として学ぶ方法には、実演した部品の形に動作が結び付き、別の形へ移しにくいという課題がある。著者らは、経路の計画と、その経路をどう実行するかを分けて扱う。
手法
時刻ごとの位置・姿勢・速度を含む軌道と、CAD形状から採った点群（表面上の点の集まり）を入力する。別々の処理器で軌道の時間変化と形状を読み取り、速度を何倍にするか、工具をどれだけ傾けるか、各規則を直線・角・該当なしのどれに割り当てるかを推定する。
新しい部品では、計画済み経路の局所的な曲がり方を調べて直線と角に分け、該当区間へ規則を適用する。例えば角に傾きの規則を割り当てれば、その区間の目標姿勢を変える。その経路を追う工具の動きをシミュレーションし、速度が瞬時に切り替わらない時刻付き軌道を作る。
新規性
経路そのものとは別に、速度倍率と工具の傾きを、直線・角という区間種別に結び付けた規則として推定し、新しい経路へ適用する構成を示した。動作の調整内容を個別の数値として確認できる。
確認できた本文の範囲で示されたのは、合成軌道からの規則抽出と、シミュレーション内での経路補正である。人の実演から同じ規則を安定して得られるかは、今回の結果だけでは分からない。
従来手法との違い
著者らによると、幾何学的な経路計画は対象物に沿う経路を作れるが、作業者が場所に応じて変える速度や工具の向きまでは十分に扱わない。本手法は計画済みの経路を入力とし、その実行条件を区間ごとに補正する。
実演の軌道全体を学ぶ方法では、覚えた動きが実演時の形状に結び付きやすいと著者らは説明する。ただし、これらの方法と同じ条件で転用性能を測った比較値は、確認できた本文の範囲にはない。
実験結果
著者らは合成軌道を用いた動的シミュレーションで、規則の分類と数値予測を評価した。L字形の1万軌道は学習8,000・検証1,000・テスト1,000、窓形の1,000軌道は800・100・100に分けた。直線・角・該当なしの分類で、L字形の統合F1スコアは0.999、窓形では速度規則が1.000、姿勢規則が0.984だった。
数値予測の平均絶対誤差は、L字形で傾き0.020ラジアン、速度倍率0.056、窓形でそれぞれ0.038ラジアン、0.131と報告された。速度倍率の評価範囲は0.1〜3.0。これらは実機の塗装品質や、別形状への転用効果を測った値ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：形の異なる板金部品の塗装で、計画済み経路に区間別の速度倍率と工具の傾きを付ける。入力は部品のCAD形状、経路、同じ工程の時刻付き動作軌道とし、出力は補正後の軌道とする。
学習には位置・姿勢・速度の記録と、規則の対象区間・数値の正解ラベルが要る。これらを取得できる計測手段を現場で確認し、部品ごとの経路分割と規則の適用条件を調整する。塗装品質の改善は、この応用案で検証すべき仮説である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象部品のCAD形状と計画済み経路をそろえ、同じ工程の時刻・位置・姿勢・速度を取得する。学習には直線・角の区間と、適用した速度倍率・傾きの正解ラベルが要る。必要な計測手段とラベルの作り方を確認し、対象部品に合わせて経路分割と規則を調整する。
小規模な検証では、補正前の計画済み経路を基準に補正後と比べる。区間分類のF1スコア、規則の数値の平均絶対誤差、塗装結果、動作の連続性を同じ条件で記録する。別形状にも適用し、再調整が必要な区間を確かめる。
限界と課題
著者らは、現行の規則が直線・角の区間種別で働き、CAD上の縁や交差部への近さを利用していないと述べる。実機への移行も今後の課題で、物理的な教示装置の低いサンプリング頻度が細かな動作調整の取得を妨げるとしている。
編集上の検証事項は、現場の軌道から規則の正解ラベルを作れるか、区間判定が対象部品で安定するか、補正後の動作が品質と工程上の制約を満たすかである。未評価の形状や実機での効果は、シミュレーションの数値からは判断できない。
出典
元のタイトル・要旨を確認する（英語）
Learning Transferable Motor Skills for Geometry-Aware Robotic Surface Tasks
Robotic surface-interaction tasks, such as spray painting or welding, require both accurate geometric planning and precise motion execution. While modern motion planners generate valid geometric paths, they often lack the expert motor patterns observed in human operators. Conversely, learning from demonstration often tightly couples task execution to the specific training geometry, limiting transferability. We propose a modular framework that decouples geometric motion planning from execution-level expertise. Expert behavior is represented as a vocabulary of interpretable, atomic motor rules, such as velocity scaling and orientation offsets, that systematically modify a geometrically planned reference path. We train a multimodal neural network to infer rule parameters jointly from kinematic trajectory data and CAD model geometry. We evaluate our approach through dynamic simulation on L-shaped and window-shaped objects, demonstrating on simulated data that the model successfully extracts velocity and orientation rules across both topologies.
