接触位置を電気で捉え、力を空気圧で補正するロボット皮膚
EIT–Pneumatic Hybrid Robotic Skin
EIT–Pneumatic Hybrid Robotic Skinの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

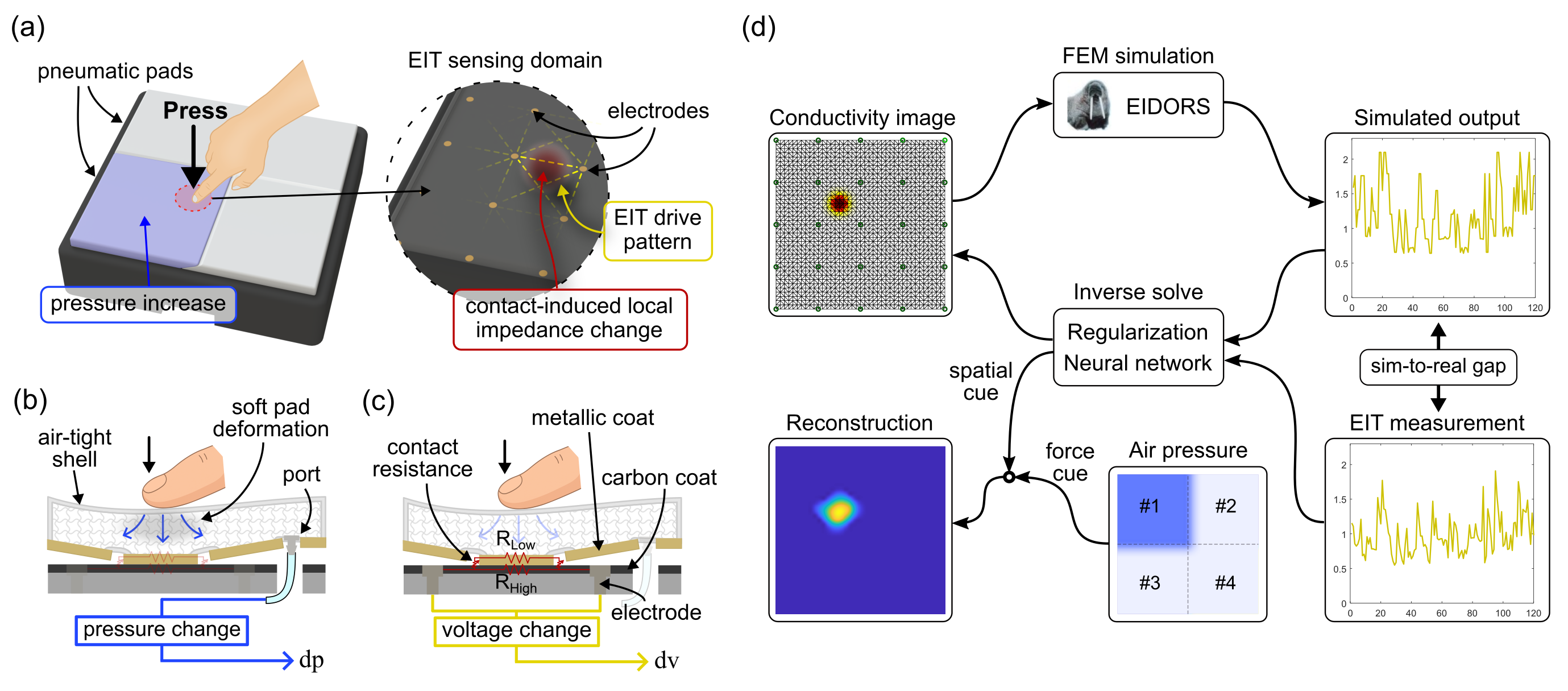

Fig. 1 : Inferential tactile sensing concept. (a) EIT-pneumatic hybrids composed of rigid base and soft pad; (b) pneumatic tactile sensing utilizing a soft, air-tight pad connected with an air-pressure sensor; (c) piezoresistive tactile sensing (EIT) based on contact-resistance; (d) Multi-modal sensor fusion pipeline using Tikhonov-regularized reconstruction with pad-wise calibration .
概要
- EITの電圧測定で接触位置の分布を推定し、空気圧パッド別の推定力で画像の大きさを補正する。
- 225地点の押圧実験で、感度の変動係数はEIT単独の0.31から併用法の0.14に下がった。
- 単一点接触の平均位置誤差は6.9 mm。著者らはパッドの重なり付近で空気圧の感度が下がると報告した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、EIT–Pneumatic Hybrid Robotic Skinの仕組み
- 01境界電圧と空気圧
- 02電圧から位置画像
- 03パッド別に力を配分
- 04接触力の分布
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、ロボットの表面に加わる力を、接触位置と大きさの両方を含む分布として求める。人と接するロボットでは、広い表面のどこに、どの程度の接触があったかを捉えることが課題になる。
電気的な測定は位置の手掛かりを得られるが、場所によって力への応答が変わる。柔らかい空気圧パッドは力を測れる一方、パッド内のどこに触れたかは分からない。著者らは両者を組み合わせた。
手法
EITは、電極から電流を流して周囲の電圧を測り、接触による電気の通りやすさの変化を画像に戻す方法である。著者らは、面を小さな区画に分けて電圧との関係を計算する有限要素モデルを作り、測定電圧から画像を再構成する。再構成には、測定の揺れによる画像の不安定さを抑えるチホノフ正則化を用いる。
同時に四つのパッドの圧力を読み、あらかじめ測った圧力と力の対応からパッド別の力を推定する。EIT画像を各パッドの領域で分け、その領域の画像の合計が推定力に対応するよう値を配分する。例えば一つのパッドを押したとき、EITが示す位置の分布を残しながら、そのパッドの空気圧で力の大きさを補正する。
新規性
著者らの提案は、電気インピーダンス・トモグラフィー（EIT）で得た位置の分布を、四つの空気圧パッドそれぞれの推定力に合わせて補正する方法である。位置の手掛かりと力の手掛かりを、パッドの領域ごとに結び付ける。
電気的な画像の再構成には既存の正則化法を使い、圧力と力はパッドごとに校正する。著者らは、複雑な学習モデルや大量の校正データに強く頼らない構成としている。
従来手法との違い
比較対象は、同じ225地点の押圧データに適用したEIT単独の推定である。EITは接触位置の画像を作れるが、場所によって応答の強さが異なり、画像の大きさをそのまま力として扱いにくい。空気圧パッドは力の手掛かりを与える一方、単独ではパッド内の接触位置を示せない。
提案法はEIT画像の位置情報を使い、各パッドの空気圧から推定した力で画像の大きさを調整する。示された数値比較は測定位置による感度のばらつきであり、個々の接触力の絶対誤差を比較した値ではない。
実験結果
著者らは200 mm四方の試作面を、直径20 mmの先端で15×15地点、計225地点押した。各地点で最大20 Nまで押して2秒保持し、境界電圧、空気圧、荷重計の力、押圧位置を同期して記録した。単一点接触の平均位置誤差は6.9 mmだった。
同じ押圧データで比べた感度の変動係数は、EIT単独の0.31から併用法の0.14へ下がったと著者らは報告する。変動係数は場所による推定値のばらつきの指標で、力の絶対誤差ではない。胸部への装着実演では、パッド別の接触と、同じパッドに順に加えた二点接触を試した。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：人と接する人型ロボットの胸部で、接触した場所とパッド別の推定力を監視画面に表示する。入力は胸部皮膚の境界電圧と四つのパッドの空気圧、出力は接触力の分布とする。表示を運用判断に使えるかは別途確かめる。
適用には、胸部形状に合わせた電気的な計算モデルと、押圧位置、荷重計による正解力、同期した電圧・空気圧の記録が要る。位置と正解力を校正用のラベルとして扱い、パッドごとの圧力と力の対応を調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象の胸部に合わせて皮膚と電気的な計算モデルを用意し、境界電圧、各パッドの空気圧、荷重計の正解力、押圧位置を時刻付きで集める。正解力と位置をラベルとして、パッドごとの圧力と力の対応を校正する。学習モデル用の大量の訓練データを前提にはしない。
EIT単独を基準に、同じ位置と力で押したときの感度の変動係数と平均位置誤差を測る。パッド中央と境界、単一点と同一パッドの二点接触を含め、荷重計に対する力の誤差も記録する。採用判断には対象機体で得た測定値を使う。
限界と課題
著者らが述べる制約は、パッドの重なり付近で空気圧の感度が下がり、力推定が偏り得る点である。試作パッドの硬さが接触範囲を広げることや、電極付近の感度差によって推定位置が内側へずれる傾向も説明している。
編集上の検証事項は、対象の曲面や装着状態で校正が保たれるか、接触の速さや押し方が変わっても測れるかである。同じパッドへの二点接触では空気圧信号がおおむね力の和に対応したが、各接触の力を個別に分離できることまでは示していない。
