２機の小型ドローンを段階的に接近させ、磁石で空中結合する
Progress-Aware Leader-Follower Midair Docking
Progress-Aware Leader-Follower Midair Dockingの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

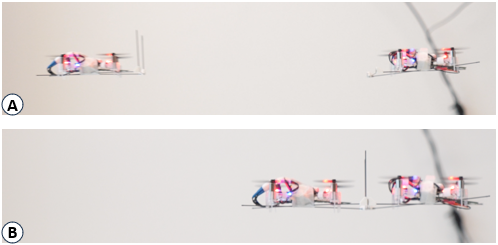

Fig. 1: Proposed progress-aware leader-follower midair docking system for dual-drone aerial manipulation with two Crazyflie 2.1 drones: (A) approach phase where the follower converges to the leader under progress-aware supervision, and (B) latched docking configuration with stable alignment.
概要
- ２機へ同期した飛行目標を送り、距離・向き・相対速度を確認しながら空中結合を進める。
- 軽量な磁石式フレームを用い、シミュレーションと屋内の実機飛行で動作を報告した。
- 確認できた本文には、比較方式ごとの成績、試行数、結合成功率の数値が示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Progress-Aware Leader-Follower Midair Dockingの仕組み
- 01２機の位置・慣性情報
- 02各機の状態推定
- 03同期目標と段階判定
- 04磁石で結合
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
小型ドローン２機を飛行中に結合するには、接触前に機体間の位置と向きを合わせ、接近速度を抑える必要がある。センサーの誤差や制御のずれは接触直前に効きやすく、跳ね返り、位置ずれ、時間切れにつながる。
この研究は、空中での機体の組み替えや共同作業に向け、結合手順を繰り返し試せる基盤を扱う。小型機では搭載できる質量と推力に余裕が少ないため、結合部の重さと制御の安定性を併せて考える必要がある。
手法
先導機と追従機に、指定した編隊中心を挟む目標位置と、互いに向かい合う向きを与える。屋内のモーションキャプチャ（カメラなどによる位置追跡）と、各機の慣性計測装置（回転や動きを測る装置）の情報を各機ごとに統合し、位置・速度・向きを推定する。制御器は推定値を使い、両機へ同期した飛行目標を送る。
例えば追従機が所定の間隔に近づくと、監督処理は距離のずれを調べて整列段階へ進める。さらに向きのずれと相対速度が許容範囲に入れば捕捉段階へ進み、フレームの磁石で結合する。結合を検出した後は一定時間の保持を確認して成功とし、時間切れや安全上の異常があれば中止する。
新規性
著者らは、先導機と追従機の編隊制御に、接近・整列・捕捉・安定化の進行を管理する監督処理を組み合わせた。機体間距離、向き、相対速度の許容条件を満たしてから次の段階へ進み、結合後の保持も成功条件に含める。
軽量な磁石式フレーム、２機の状態推定、同期した飛行目標、時刻付き記録を一つの実験基盤にまとめた点も提案に含まれる。監督処理や制御設定の違いを同じ指標で調べられる構成を示している。
従来手法との違い
比較の基準として著者らが挙げるのは、先導機の経由点に追従機が従う編隊制御である。結合時には、位置を追うだけでなく、向きと接近速度を接触前に確認する必要があるとしている。
提案方式は両機へ同期した目標を送り、距離・向き・相対速度に応じて段階を進める。本文は監督処理の有無や固定ゲインとの比較に言及するが、確認できた本文の範囲では、各方式の成功率や誤差の差を示す数値はない。
実験結果
著者らはAerostack2とGazeboによるシミュレーション、および屋内６×６メートルのモーションキャプチャ設備でのCrazyflie 2.1を２機使った飛行を報告する。評価項目には編隊誤差、機体間距離と向きの一貫性、結合成功率、結合までの時間、失敗の種類を挙げている。
シミュレーションでは機体間距離が0.46±0.005メートル、向きのずれが５度以内だったと著者らは報告する。実機の飛行高度は約0.5メートルで、捕捉時の追従機の鉛直速度が一時約２メートル毎秒に達し、数秒で減衰したという。確認できた本文の範囲では、試行数、成功率、結合所要時間の数値は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内の研究施設で、２機を空中結合させてから編隊として移動する手順を試す。入力は両機の計測位置、慣性計測装置の値、目標となる編隊中心と結合条件とし、出力は結合成否、所要時間、失敗理由を付けた飛行記録とする。
元の構成には、２機を追跡するモーションキャプチャと各機の慣性計測装置が必要になる。制御手順に学習用データは指定されていない。施設に合わせた調整には飛行ログを集め、結合成功・失敗とその理由のラベルを付けて条件を見直す。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：屋内で２機を追跡するモーションキャプチャと各機の慣性計測装置を用い、位置・向き・速度を記録する。結合部の形状、目標間隔、段階ごとの許容値を固定し、飛行ログに結合成功・失敗と理由のラベルを付ける。事前学習用データは前提とせず、制御設定の調整には収集したログを使う。
同じ条件で経由点を追う編隊制御を基準とし、段階管理を加えた場合と比べる。成功率、接近開始から結合までの時間、距離と向きのずれ、跳ね返りや安全停止の件数を測る。試行数と条件を併記し、差が再現するかを確かめる。
限界と課題
著者らが明記する制約は、実機評価が屋内のモーションキャプチャに依存すること、接近速度と向きのずれが結合に影響すること、結果が今回の結合形状と安全条件に限られることである。計測設備のない環境には、機体間の位置関係を測る別の手段と状態推定が要る。
編集上の検証事項として、試行数、成功率、失敗の内訳、段階を進める許容値の設定根拠を確認したい。フレーム形状や接近条件を変えた場合の成績も、確認できた本文の範囲からは判断できない。
出典
元のタイトル・要旨を確認する（英語）
A Progress-Aware Leader-Follower Midair Docking System for Dual-Drone Aerial Manipulation
Reliable midair docking between small unmanned aerial vehicles (UAVs) is essential for modular aerial cooperation and manipulation, but it requires precise relative-pose control and repeatable platform under tight thrust and payload constraints. We present a dual-drone docking platform where two quadrotors operate in a leader-follower formation and dock using a lightweight modular frame with passive magnetic latching. A progress-aware mission supervisor manages phase transitions: approach, alignment, capture, and settle. This platform integrates a complete hardware-software stack (ROS 2 with Crazyflie/PX4 interfaces) and synchronized logging for benchmark evaluation. We evaluate the platform in simulation and real-world experiments using quantitative metrics such as formation error, baseline and yaw consistency, docking success rate, time-to-dock, and failure-mode statistics. The platform enables statistically grounded comparison of docking supervision and synchronization strategies and provides a practical testbed for modular aerial cooperation and repeatable midair aerial manipulation.
論文本体の取得範囲に基づく解説。AIが作成した未校閲の記事です。性能の数値は著者の評価条件に依存します。応用例と検証計画は編集上の提案です。解説更新：2026-10-01
