術前CTから肝内血管の枝を学び、超音波で識別するDefSynUS
DefSynUS
DefSynUSの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

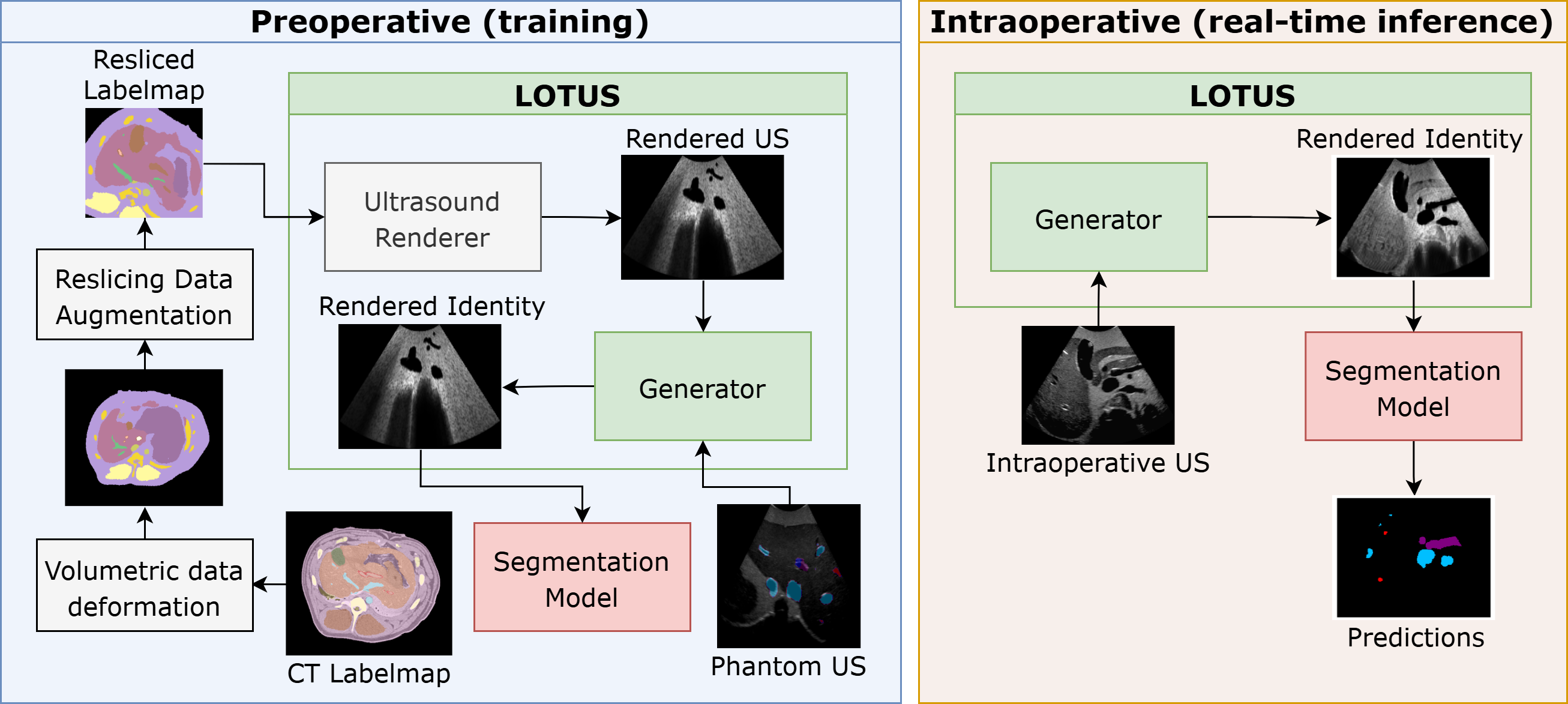

Figure 1: Overview of the proposed patient-specific method for intrahepatic vessel identification. A segmentation model is trained on ultrasound images simulated from the label map of the preoperative CT using physics-based rendering. During surgery, a trained image-to-image translation model bridges the gap between real and rendered ultrasound, enabling vessel identification on real intraoperative ultrasound.
概要
- 術前CTの血管ラベルを変形・断面化し、生成した超音波風画像で患者別の血管枝識別モデルを学習する。
- 健康な成人１人の異なる姿勢での試験では、術前の患者超音波を使わない構成の平均適合率は0.48±0.34、平均再現率は0.46±0.36だった。
- 臨床評価は体表超音波による実現可能性の確認であり、腹腔鏡下での性能と患者間の一般化は未検証である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、DefSynUSの仕組み
- 01術前CT血管ラベル
- 02変形・LOTUS画像生成
- 03実超音波をCUT変換
- 04血管枝ラベル
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
DefSynUSは、患者の術前CT（体内を断面で撮る画像）に記録した肝内血管を、超音波映像上で枝ごとに識別する方法である。肝切除では、映っている血管が主門脈、左右どちらの門脈枝、あるいは肝静脈かを知ることが、肝臓内の位置の把握に役立つ。
腹腔鏡下では探触子を動かせる範囲が狭く、呼吸や器具による圧迫でも肝臓の形が変わる。血管の領域を見つけるだけでは枝名は分からず、患者ごとの血管配置と画像取得時の形状変化の両方を扱う必要がある。
手法
術前には、CT上で主門脈、左右の門脈枝、肝静脈を区別した三次元ラベルを使う。血管形状を滑らかに変形させ、探触子の向きを変えた二次元断面を切り出す。LOTUSという音の反射や散乱を模す既存手法で各断面を超音波風の画像にし、対応する枝ラベルと組にして患者別のAttention U-Netを学習する。このモデルは、画像中の識別に役立つ部分に注目して領域を分類する。
使用時には、実際の超音波画像をCUTで生成画像に近い外観へ変え、学習済みモデルへ入力する。CUTは、撮影位置が一対一で対応する画像の組を使わずに外観を学ぶ方法である。例えば門脈を含む１枚から、主門脈か左右どちらの枝かを示す画素ごとのラベルを出す。
新規性
著者らが新たに加えたのは、患者のCT上の血管形状を滑らかに三次元変形させ、その後にさまざまな向きの断面を切り出す拡張である。呼吸や探触子の圧迫などで変わる血管の見え方を、患者別の学習例に含める狙いがある。
超音波画像の生成には既存のLOTUS、実画像の外観変換には既存のCUTを使う。患者の術前超音波を一切使わず、外部の模擬腹部超音波でCUTを学習する構成まで試した点も、この研究の特徴である。
従来手法との違い
先行法の基準は、追跡した患者の術前超音波から三次元画像を再構成して患者別に学習する方法である。DefSynUSでは患者の術前CTに付けた血管枝ラベルを識別モデルの学習に使う。既存のCT由来画像生成法LOTUSとの違いは、生成前に形状変形と断面の拡張を加える点にある。
臨床実験では、LOTUS、変形拡張を加えたU-Net構成、Attention U-Netを使うDefSynUSなどを比較した。硬い模擬腹部には変形拡張を適用していないため、そこで得た結果を変形への強さの根拠とは扱えない。
実験結果
著者らは、硬い模擬腹部と健康な成人１人の体表超音波で血管枝識別を評価した。臨床データは876フレームで、718をCUTの学習、16をその検証、142を試験に使用した。CTからは変形と断面切り出しを経て２万5000枚の学習用画像を生成した。臨床試験は、基準姿勢で学習し、探触子の圧迫と呼吸条件が異なる姿勢で追加調整せずに行った。
評価では50画素以上の予測血管領域を対象とし、同じ枝名の正解領域との距離が５mm以内なら一致とした。著者らの表では、術前の患者超音波を使わないDefSynUSの平均適合率は0.48±0.34、平均再現率は0.46±0.36。先行法を異なる姿勢で試した値は順に0.33±0.32、0.22±0.29だった。模擬腹部では視野にない右門脈枝を評価していない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：腹腔鏡下の肝切除で、術者が見る超音波映像に推定した血管枝名を補助表示する。入力には患者の術前CTと、主門脈・左右の門脈枝・肝静脈を区別したCT上のラベル、術中の腹腔鏡用超音波映像を用意する。
術前にCTから患者別の識別モデルを学習し、別途集めた超音波画像で実画像の外観変換を学習する。術中は変換後の映像から枝名を出力し、術者が元画像と照らして確認する。腹腔鏡映像での識別精度は、この研究の臨床実験では確かめられていない。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：患者の術前CTから主門脈・左右の門脈枝・肝静脈の正解ラベルを作り、人手で確認する。CTから変形済み断面と超音波風画像を生成して患者別モデルを学習する。患者の術前超音波を使わない構成なら、CUTの学習用に別途、模擬腹部など外部の実超音波画像が要る。
試験には位置を追跡・校正した超音波と、CTに対応付けた枝別の正解ラベルを用意する。変形拡張を外した同じCT由来の構成を基準とし、学習時と異なる姿勢で枝ごとの適合率・再現率と誤った枝名の表示を比べる。５mmの照合条件が用途に合うかも確認する。
限界と課題
著者らは、臨床評価が健康な成人１人の体表超音波に限られ、腹腔鏡下での有効性や患者間の一般化は示せないと述べる。また、滑らかな変形のモデルでは、組織境界に沿うずれ、血管の局所的なつぶれ、複雑なひずみや血管形状のつながりの変化を扱わない。
編集上の検証事項は、肝疾患や手術歴のある患者、探触子の向きが大きく変わる術中映像でも枝名を正しく表示できるかである。正解ラベルの作成に使うCTと追跡超音波の位置合わせ誤差も、結果を解釈する際に確認が要る。
出典
元のタイトル・要旨を確認する（英語）
DefSynUS: Real-time Patient-specific Intrahepatic Vessel Identification via Deformation-Aware CT-US Domain Adaptation
Purpose: Laparoscopic ultrasound (LUS) enhances the safety of liver surgery by visualizing intrahepatic vessels in real-time. Still, vessel identification remains difficult due to probe constraints, complex vascular structure, and tissue deformation. This work aims to enable real-time, patient-specific vessel identification that remains robust under deformation through deformable ultrasound augmentation. Methods: Preoperative CT vessel annotations are used to generate synthetic ultrasound data via optimized physics-based rendering, coupled with domain adaptation to intraoperative ultrasound. The rendering is trained end-to-end for vessel identification and patient-specificity, eliminating the need for preoperative ultrasound. A deformation-aware augmentation simulates realistic intraoperative motion and tissue deformation within the rendering pipeline. Results: In abdominal phantom and limited clinical feasibility experiments (single-case clinical evaluation), the framework achieved real-time intrahepatic vessel-branch identification, maintaining performance under new patient poses. Conclusion: The framework enables real-time vessel identification without preoperative ultrasound and supports technical feasibility, but multi-patient validation is still needed for generalizability and clinical feasibility.
