往復する伸縮で進める流体はあるか――抵抗則から調べた運動写像
Linear Motility Maps in Nonlinear Viscous Fluids
Linear Motility Maps in Nonlinear Viscous Fluidsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

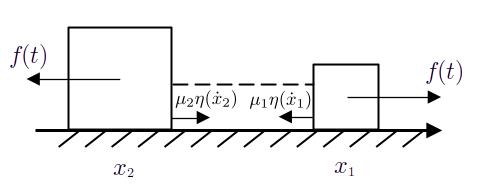

Figure 1: Inchworm model schematic. Two masses m 1 m_{1} and m 2 m_{2} are positioned at x 1 x_{1} and x 2 x_{2} respectively. An actuation force f ( t ) f(t) acts on the two masses in opposite directions. The drag forces act in the opposite direction of the velocity of each mass with drag coefficients μ 1 \mu_{1} and μ 2 \mu_{2} . The function η \eta represents the friction model we choose.
概要
- べき乗則の抵抗では、形の変化速度を一斉に変えると体の速度も比例して変わり、慣性を無視できる条件の往復変形では正味移動がない。
- Carreau–Yasuda抵抗を使った二質点モデルでは往復伸縮でも移動が生じ、速さと質量の条件によって方向が変わった。
- 根拠は理論と二質点の数値計算である。実機への適用には対象液の抵抗測定と、一周期の移動量・方向の照合が必要になる。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Linear Motility Maps in Nonlinear Viscous Fluidsの仕組み
- 01形状と変形速度
- 02各部の抵抗力
- 03力と回転力の釣り合い
- 04体の速度
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
慣性が小さい流体中では、体を伸ばし、同じ形の経路を逆にたどって縮めても、一周期後の正味移動はない。これは「ホタテ定理」と呼ばれ、小さな遊泳機構の動かし方を考える際の制約になる。
ただし、生体液などには流れる速さで抵抗の性質が変わるものがある。著者らは、抵抗則を変えた場合にも往復変形の制約が続くのか、速さの選び方で移動できるのかを調べた。
手法
著者らは、体の各部が流体から受ける抵抗力を速度から求め、全体の力と回転力が釣り合う条件で体の速度を導く。「運動写像」は、体の形とその変化速度を、体の移動・回転速度に対応づける関係を指す。抵抗力が速度のべき乗に従うと、形の変化速度を一斉に変えた際、体の速度も同じ割合で変わることを示した。
さらに、質量と抵抗係数が異なる二つの点をつなぐ一次元の「尺取り虫」モデルを計算した。二点間を広げて縮める運動を指定し、線形抵抗、べき乗則抵抗、速度域によって性質が変わるCarreau–Yasuda抵抗をそれぞれ適用する。重心の速度を計算し、一周期後の位置のずれを調べた。
新規性
著者らは、抵抗力が速度のべき乗に従う場合、形の変化速度を一斉に拡大すると体の速度も同じ割合で変わると証明した。この性質を使い、往復変形では正味の移動がないという定理を拡張した。
一方、速度域によって抵抗の性質が変わるCarreau–Yasudaモデルでは、この比例関係が崩れ得る。著者らは二質点の数値モデルで、往復伸縮による移動と、速さによる方向の変化を示した。
従来手法との違い
従来のニュートン流体では、慣性が無視できる条件で、形の変化速度と体の速度を結ぶ運動写像が線形になる。著者らは、べき乗則の抵抗でも速度を一斉に変えたときの比例関係が成り立つと示した。ただし、異なる変形速度を足した場合まで線形だと主張しているわけではない。
二質点モデルでは、線形抵抗の定常的な周期運動で正味移動がゼロとなる。べき乗則抵抗でも質量を小さくするとゼロに近づく一方、Carreau–Yasuda抵抗では小質量側にも移動が残ると報告した。
実験結果
著者らは二質点の計算で、片方の質量を他方の10倍、抵抗係数を10分の1に設定した。べき乗則の指数0.5と2では、質量を小さくして慣性の影響を減らすと、一周期の正味移動はゼロに近づいた。質量が大きい条件では移動が生じ、両指数で方向が逆だった。
関節液のCarreau–Yasudaパラメータを使った計算では、小質量側にも正味移動が残り、速度と質量によって方向が変わった。著者らは各条件を10周期計算し、周期ごとの正味移動の相対差が10のマイナス4乗未満になったと記す。本文と図で周期の表記が食い違うため、個別の周期値は採用しない。
