反転する殻と四本の腕で硬い物体を包む受動グリッパー
A passive universal grasping mechanism based on an everting shell
A passive universal grasping mechanism based on an everting shellの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

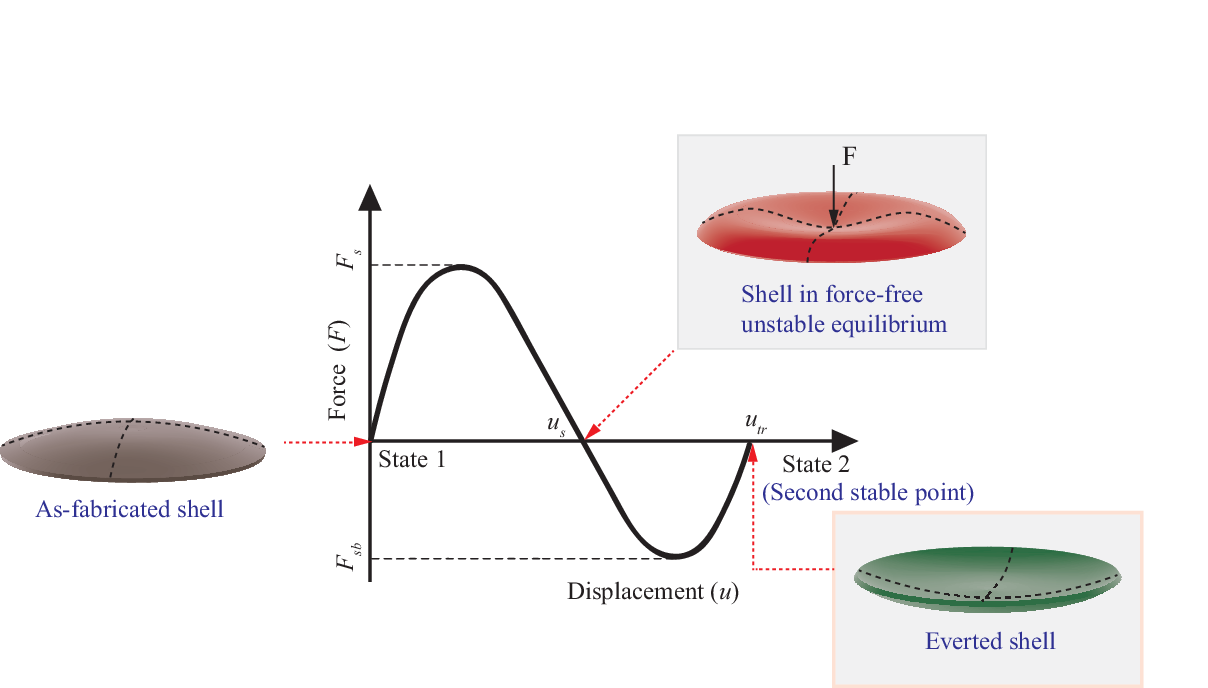

Figure 1 : A typical force-displacement curve of a bistable shell.
概要
- 反転する双安定の殻と四本の曲がる腕を組み合わせ、硬い物体との接触で腕を閉じる受動把持機構を提案した。
- 著者らは設計に用いた殻の切替力を20 N、切替変位を11.12 mmと記し、複数の物体をつかむ試作機を図示した。
- 繊細な物体には接触時の力が課題であり、把持成功率や耐久性の定量結果は確認できた本文の範囲では示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、A passive universal grasping mechanism based on an everting shellの仕組み
- 01切替部へ力を加える
- 02殻が反転し腕が開く
- 03硬い物体に接触
- 04殻が戻り腕が閉じる
- 05再入力で解放
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この機構は、硬い物体に触れると四本の腕を閉じ、物体を包んで保持する。形や大きさの違う対象を一つの把持具で扱うには、腕が物体の形に沿って曲がり、持ち上げる間は重さを支える必要がある。
能動的な多指グリッパーには指の動きを制御する方法がある。本研究は、殻が二つの形の間で切り替わる動きを利用し、物体との接触で腕を閉じる受動的な機構を検討する。扱える大きさと重さには、腕の寸法と硬さによる上限がある。
手法
殻は弾性で変形し、元の形と裏返った形の両方を保てる「双安定」の構造である。切替部に力を加えると殻が反転して四本の腕が開く。開いた状態で硬い物体に触れると殻が製作時の形へ戻り、腕が物体を包む。再び切替部を動かすと腕が開き、物体を放す。
例えば輪を拾うときは、開いた腕を輪に接触させて閉じ、持ち上げた後に切替部を動かして放す。腕は梁状の部分が各所で曲がるため、物体の形に沿える。著者らは殻の力と変位の関係を、形を小さな要素に分けて計算する有限要素解析で調べた。また、腕を片側が固定された梁として近似し、支えられる重さの目安を設計に用いた。
新規性
著者らが提案するのは、裏返した状態も保てる弾性の殻と四本の腕を、一体の把持機構に組み込む構成である。殻が元の形へ戻る動きで腕を閉じ、硬い物体との接触を把持のきっかけにする。
先行する平面型の受動グリッパーは、二つの安定した形を持つ円弧を使っていた。本研究は反転する殻に切替部と腕を取り付けた構成を示すが、先行方式に対する性能上の優位を数値で示したものではない。
従来手法との違い
本文が挙げる能動的な多指グリッパーは、指の動きを制御して物体をつかむ。提案機構では、切替部への入力で腕を開き、硬い物体との接触で腕を閉じる。著者らは、複雑な把持アルゴリズムを要しない受動方式として位置付ける。
先行研究には、二つの安定形を持つ円弧を使った平面型の受動グリッパーがある。本研究は反転する殻と四本の腕を用いる。把持成功率、保持力、消費電力を同じ条件で比較した数値は、確認できた本文の範囲では示されていない。
実験結果
著者らは、厚さ1 mm、中央部の高さ7 mm、半径30 mmの殻について、ゆっくり力を加える条件の有限要素解析で力と変位の関係を調べた。設計に用いた殻の切替力は20 N、切替変位は11.12 mmと記す。これらは殻を反転させるための値で、保持力や把持成功率ではない。
試作機では、リング、紙クリップ、アルミ円柱、小型モーター、プラスチック製スプーンの把持を図示した。ドライバーについては接触、保持、切替部を使った解放を示す。確認できた本文の範囲では、試行回数、物体ごとの質量、成功率、比較機との同条件試験は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：製造現場で、形の異なる硬い小物を一つずつ容器へ移す補助具として試す。入力は寸法・質量・表面状態を記録した金属リングや樹脂部品と切替部への力、出力は腕で保持した状態と、切替部を再び動かして放した状態である。
作業者が腕を開き、対象物に接触させ、保持して移動し、容器上で解放する流れを想定する。学習元データ、正解ラベル、動作用センサーは本文の機構には指定されていない。現場への適用には、対象物の寸法と質量に合わせて腕の長さや硬さ、接触方向を調整する必要がある。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：硬い対象物を数種類選び、寸法、質量、表面状態を記録する。学習元データと正解ラベルはこの機構の設計入力として示されておらず、動作に必要なセンサーも指定されていない。対象物に合わせて腕の長さと硬さ、接触方向を調整し、開く、接触して閉じる、放す動作を試す。
比較基準は、現場で使う把持具による同じ移載作業とする。対象物別の把持成功回数、落下回数、傷の有無、切替に要する力を測り、反復後にも確認する。これらの測定項目は導入判断のための提案であり、論文で実証された性能値ではない。
限界と課題
著者らは、示した機構が硬い物体を対象とし、繊細な物体では接触をきっかけに把持を始める際の力が過大になると述べる。柔らかい物体に向けては、腕を閉じる動作を別途起動できるよう、切替部と殻を再設計する案を挙げている。
編集上の検証事項は、対象物ごとの保持限界、落下や傷の有無、反転を繰り返した後の変形である。図示された把持例だけでは、作業中の成功率や耐久性は判断できない。著者らの低消費電力という記述についても、確認できた本文の範囲では測定値が示されていない。
出典
元のタイトル・要旨を確認する（英語）
A passive universal grasping mechanism based on an everting shell
A passive monolithic compliant grasping mechanism that works based on the eversion of an elastically deformable bistable shell is conceptualized. It comprises grasping arms made of beam segments that work in conjunction with the everting shell. The grasper is capable of picking up a stiff object of any shape up to a maximum size and weight. The bistable shell everts upon contact with the object to enable the grasping arms envelop the object forming an enclosure. The mechanism then stays in that configuration until it is actuated again to turn the shell back to its original configuration and thereby opening the enclosure to release the object. The stiffness of the arms decides the payload of the mechanism. The size of the arms decides the largest object that can be grasped and held. The arms have distributed compliance so that they can conform to the shape of the object without applying undue force on it.
