車体の大きさと走行の遅れを考慮する、異種搬送ロボットの経路調整
SCALE
SCALEの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

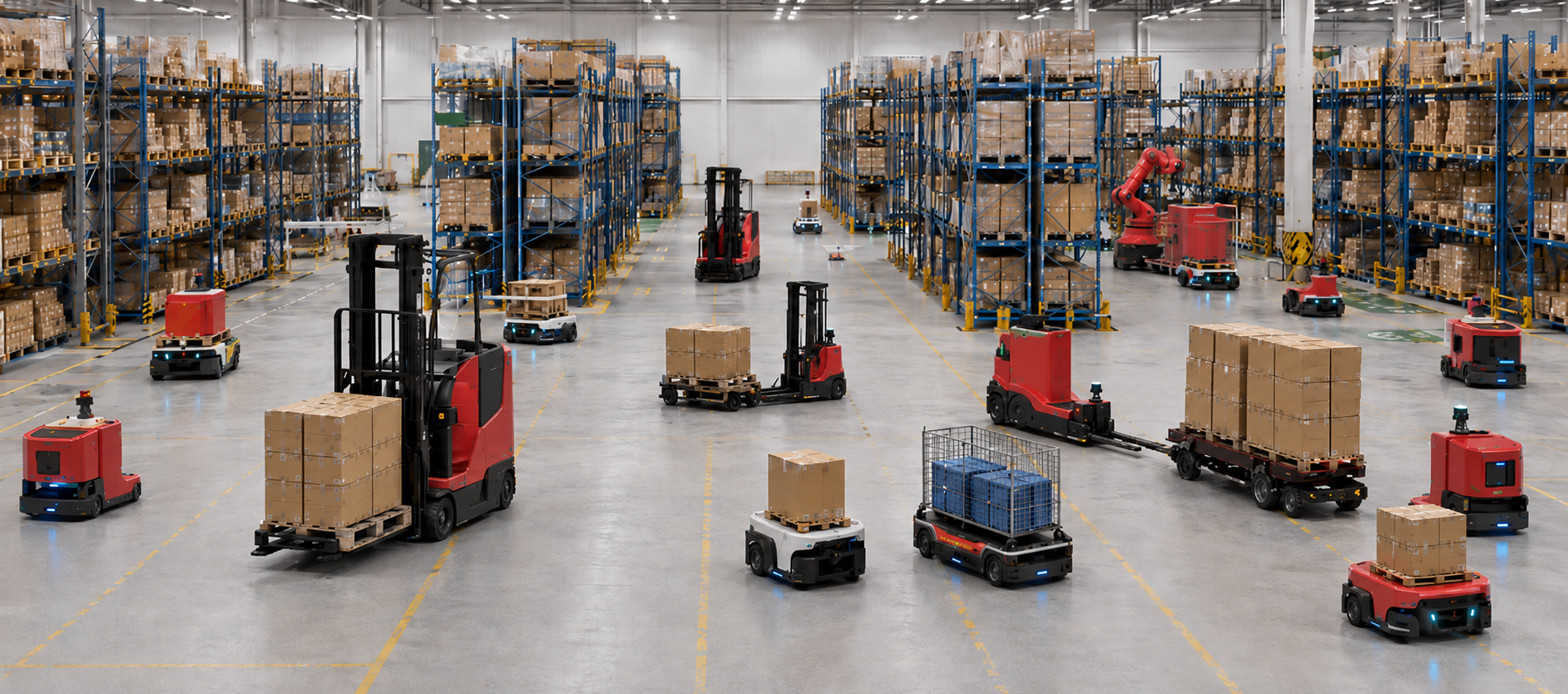

Fig. 1 : A typical industrial warehouse involving heterogeneous robot fleets.
概要
- SCALEは車体形状と旋回中の占有範囲を考慮し、行き詰まりに関係する車両の経路を局所的に計画する。
- 計画した経路を短い区間ずつ許可し、先行動作の完了に応じて実行を進める。
- 著者らはシミュレーションと倉庫での３日間の運用、処理量30％超の改善を報告するが、確認できた本文には比較条件の詳細がない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SCALEの仕組み
- 01道路網・車両状態
- 02循環から車両を集約
- 03占有集合で経路探索
- 04動作順に区間許可
- 05車両別の許可区間
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
大きさや旋回の仕方が異なる搬送ロボットを狭い通路で動かすと、道路網上では別の点を通っていても、走行中の車体が占める範囲は重なり得る。経路を速く計算するだけでは、各車両が安全に進める順序まで決まらない。
通信遅延や人を避けるための停止によって予定どおりに動けないと、後続車の待機が広がる。倉庫や工場では、車体に合った経路計画と、実際の進行状況に応じた走行許可の両方が必要になる。
手法
SCALEは、道路網上の各車両の位置と目的地、車体形状、旋回特性から経路を作る。前回計画した未許可の経路を調べ、動作同士の待ち関係に循環がある車両を局所的な集団にまとめる。集団外の車両には、今後の混雑を考慮した個別の経路を計画する。
集団の探索では、車体が移動中に通る範囲を道路網上の占有集合に写す。例えば異なる車体の２台が交差部へ向かう候補動作を、各地点の占有有無を示すビットマップで照合し、重なる候補を除く。計画後は、競合する動作の前後関係を使い、先行動作の完了を確認してから短い経路区間を許可する。
新規性
著者らが提案するのは、車体の形と旋回中の占有範囲を考慮した経路探索を、短い区間ごとの走行許可と結び付けるオンラインの協調方式である。探索では、移動中に車体が占める範囲を道路網上の占有集合に写し、候補動作の重なりを判定する。
実行面では、動作の前後関係を扱うCAPHを導入し、遅れに応じてその関係を調整すると著者らは述べる。確認できた本文の範囲では、CAPHの具体的な構成と調整手順までは示されていない。
従来手法との違い
本文が説明する従来の区域管理や頂点予約は、通行規則を明示できる一方、混雑時には広めの予約で空間利用が制約され得る。一般的な複数ロボット経路探索には、ロボットを道路網上の点として扱うものが多く、車体の幅や旋回中の占有範囲を表しにくい。
SCALEは、未許可の経路から行き詰まりにつながる循環を調べ、関係する車両をまとめて局所的に経路を計画する。独立した車両には混雑を考慮して個別に経路を作り、実行時には先行動作の完了を条件として次の動作を許可する。
実験結果
著者らは、シミュレーションによる検証と、倉庫での３日間の運用を報告している。導入部では、自律搬送車とフォークリフトを含む産業環境で、衝突と行き詰まりのない継続運行、および処理量の30％超の改善を成果として挙げる。処理量は一定期間に処理した仕事の量を指す。
確認できた本文の範囲では、処理量の比較対象と算出方法、車両台数、シミュレーションの課題設定、結果表は確認できない。30％超という値を３日間の倉庫運用だけの結果と断定したり、特定の従来手法との差として示したりはできない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：自律搬送車とフォークリフトが交わる倉庫通路で、車両ごとの次の走行区間を決める。入力は道路網、現在位置、目的地、車体形状、旋回可能な動き、動作の完了状態とする。出力は経路と、先行動作の完了後に許可する区間である。
この用途では、位置と完了状態を得る手段に加え、道路網と車種ごとの動作モデルを現場に合わせて用意する必要がある。必要なセンサーの種類や学習用データ・正解ラベルは本文に指定がなく、適用時に確認する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象通路の道路網と搬送タスクの記録を集め、車両の現在位置と動作完了を取得できるか確認する。車種ごとの車体形状、旋回可能な動き、占有範囲を現場の車両に合わせて設定する。必要なセンサーの種類は本文に指定がなく、学習用データや正解ラベルの要否も確認する。
小さな通路区画で、既存の通行規則を比較基準に同じ搬送タスクを試す。経路計画と短い区間の許可を組み合わせ、処理量、待機時間、計画時間、競合・行き詰まりの件数を測る。位置誤差や遅延がある場合も記録し、許可判断を確認する。
限界と課題
著者らは、通信遅延、経路追従の誤差、人や外部設備による予期しない待機を実行上の外乱として挙げる。衝突と行き詰まりを避ける本文中の説明は、実行可能で順序に矛盾のない経路と、先行動作の完了後に次を許可する条件に基づく。
編集上の検証事項は、道路網上に写した占有集合が実際の走行範囲を覆うか、位置誤差や通信の途絶時にも許可判断が適切か、という点である。確認できた本文の範囲では、CAPHの詳細と実験条件の全体は追えない。
出典
元のタイトル・要旨を確認する（英語）
From Real-Time Planning to Reliable Execution:Scalable Coordination for Heterogeneous Multi-Robot Fleets in Industrial Environments
With the increasing deployment of heterogeneous robot fleets in industrial environments, efficient coordination remains a critical challenge. Real-time path planning must simultaneously accommodate high robot densities and heterogeneous motion capabilities, while communication delays, execution uncertainties, and other disturbances may cause robots to deviate from the temporal assumptions underlying planned paths. Such deviations can lead to excessive waiting and congestion propagation across the fleet. This paper presents SCALE, a reactive online coordination framework that enables real-time planning while maintaining robust execution. Within this framework, we introduce a motion-induced conflict reduction mechanism to support the online generation of feasible paths for online conflict resolution. To mitigate the effects of disturbances, we further design a generalized Conjugate Action-Precedence Hypergraph (CAPH) that adaptively adjusts precedence relations among robots. Extensive validation experiments, together with a three-day deployment in a warehouse, demonstrate the
