LiDARの距離測定を生かし、点群地図とセンサー位置を同時に補正する
Neural LiDAR Bundle Adjustment

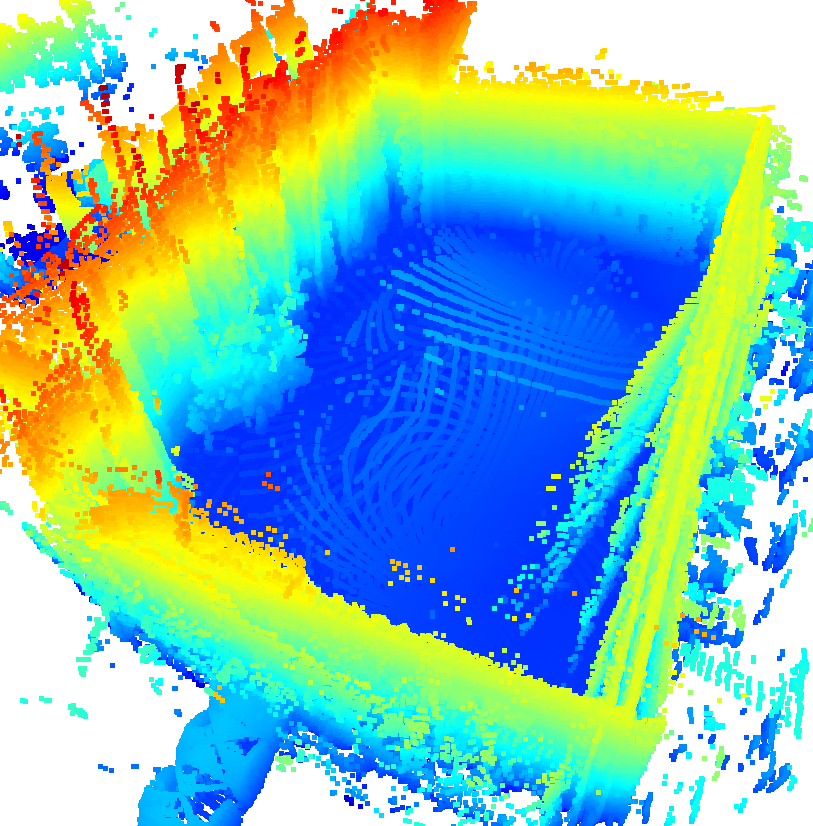

Neural LiDAR Bundle Adjustmentの原論文から掲載した図です。細部はクリックして拡大できます。
出典：Neural LiDAR Bundle Adjustment / arXiv ↗概要
- LiDARの実測距離を使い、点群地図とセンサー位置を同時に補正する。
- 光線上の調査点を表面手前へ重点配置し、位置補正に使う情報を得る。
- 地図と軌跡の評価で改善例がある一方、指標や区間によっては比較法が上回る。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Neural LiDAR Bundle Adjustmentの仕組み
- 01LiDAR点群と初期位置
- 02光線上を重点採点
- 03距離誤差で同時補正
- 04位置列と三次元地図
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
LiDARはレーザーで周囲までの距離を測り、三次元の点の集まりである点群を作る。複数地点の点群を重ねて地図にするには、測定時のセンサー位置も正確でなければならない。
初期位置がずれると、同じ壁や床が二重に現れる。点の対応関係を探す従来法は、対応の誤りや初期位置のずれに影響されるため、地図と位置を一緒に調整する方法が求められる。
手法
NeLD-BAは、複数のLiDARスキャンと、ずれを含むセンサー位置の初期値を受け取る。NeRFは空間内の各地点で光線が遮られやすい度合いを学ぶ表現で、光線上を複数点で調べて予測距離を出す。予測距離と実測距離の差を使い、空間の表現と各スキャンの位置を同時に更新する。
例えば壁までの距離が測られた光線では、壁の手前に細かな調査点を置き、対象空間に応じて調べる範囲を絞る。測定位置の周辺で光線が止まるよう学習し、位置情報を細かく表す際の過大な更新も抑える。最後に補正した位置から光線を投じ直し、三次元地図を組み立てる。
新規性
著者らの主張する進歩は、LiDARで測った距離を手掛かりに、光線上の採点位置を配置し直した点にある。物体表面の手前へ細かなサンプルを置き、対象空間に合わせて探索範囲も絞る。
さらに、位置表現の学習時に勾配が過大になる問題を抑え、測定距離付近で光線が止まるよう損失を設計した。個々の工夫を、地図とセンサー位置の同時補正に組み合わせている。
従来手法との違い
従来の点群位置合わせには、点同士の対応付けや初期位置の精度に影響されやすい方法がある。画像向けNeRFの調整法をそのまま移す場合も、LiDARが持つ正確な距離と疎な点の分布を十分に扱えないと著者らは説明する。
論文はHBA、BALMと同じ入力フレームとFAST-LIO2による初期位置を使い、補正後の生点群地図を比較した。描画した地図はSHINE-Mapping、PIN-SLAM、4dNDFとも比較するが、指標ごとの優劣は一様ではない。
実験結果
著者らはNewer CollegeとFusionPortableを使用し、3秒ごとに抽出したスキャンをFAST-LIO2の初期位置から補正した。生点群地図のL1-Chamfer距離は、Newer Collegeのquad_hardでNeLD-BAが31.50 cm、BALMが39.05 cmだった。
FusionPortableの軌跡誤差ATEはcanteen_dayで0.053 m、初期位置で0.070 m。一方、garden_dayはNeLD-BAが0.043 m、BALMが0.037 mで、全条件で首位ではない。描画地図のF1値はquad_hardで82.5％、SHINE-Mappingで62.2％と報告された。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：建物内を巡回するロボットのLiDAR記録から、設備周辺の点群地図を更新する。入力は複数回のスキャンと既存の走行位置推定で、出力は補正後の位置列と統合した三次元地図にする。
運用では、まず通常の位置推定で巡回経路を得て、ずれが目立つ区間だけ同時補正を試す。地図の重なりやすさを人が確認し、設備点検に使う地図へ反映するか判断する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象区間のLiDARスキャンと初期位置を固定し、既存の地図生成手順を基準にNeLD-BAの補正結果を比較する。同じ区間、同じ入力点群で処理し、初期位置の良い区間と悪い区間を含める。
既知の地図があれば点群間距離を、参照軌跡があればATEを測る。壁の二重化などを目視でも確認し、処理時間と地図更新までの待ち時間を記録する。精度の改善が必要な区間に限って適用可否を決める。
限界と課題
著者らは、大規模な走行列では点群を一定の立方体内に正規化する必要があり、表現能力を使い切れない可能性を限界に挙げる。NeRF系の手法に共通する学習時間の長さも認めている。
編集上の確認事項は、対象の通路や屋外区間を同じ正規化で扱えるか、巡回後に許容時間内で地図を更新できるかである。地図指標と軌跡指標の順位は一致せず、導入判断には両方の確認が要る。
出典
元のタイトル・要旨を確認する（英語）
Neural LiDAR Bundle Adjustment
Recent research has achieved remarkable novel view rendering and scene reconstruction results with Neural Radiance Field (NeRF), including extensions to the LiDAR modality. Few studies have, however, explored the key design differences between RGB NeRFs and LiDAR NeRFs, particularly considering their underlying working principles. In this work, we provide both theoretical and empirical evidence suggesting that the density of volume sampling plays a significant role in LiDAR NeRF. Based on this finding, we propose a novel Neural LiDAR Bundle Adjustment (NeLD-BA) algorithm, which is tailored using efficient volume sampling of LiDAR rays for joint optimization of LiDAR map and poses. Extensive experiments are performed using the Newer College and FusionPortable datasets to demonstrate the proposed NeLD-BA's state-of-the-art performance in multi-view point cloud registration and 3D mapping. We will open-source our code for the community.
