マイコン向け線分検出MiLSD：出力形式と量子化が精度に与える影響
MiLSD
MiLSDの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

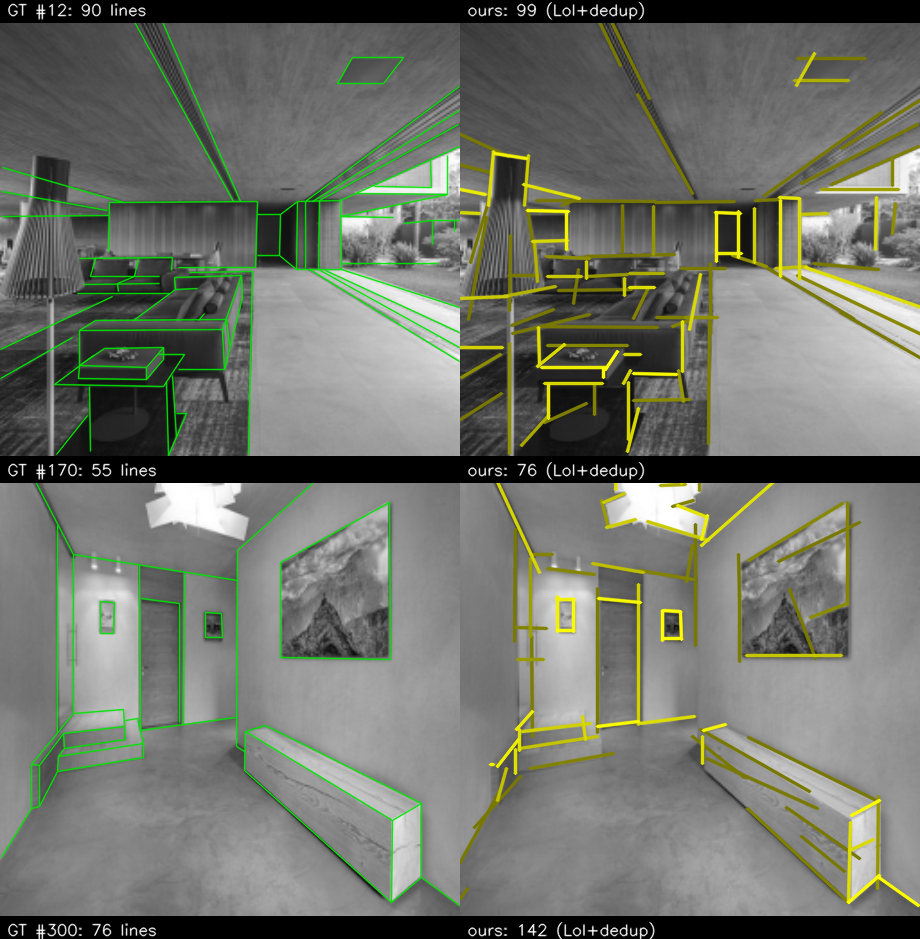

Fig. 12: Four Wireframe-val scenes: ground truth (left, green) and MiLSD output (right, yellow) after LoI verification; line opacity encodes verifier confidence.
概要
- MiLSDは線分を中心・長さ・角度で表し、小型ネットワークで検出する。
- 著者らはShanghaiTech Wireframeで、活性化メモリ0.25 MBの構成のsAP10を10.6、1 MB以内の構成を24.1と報告した。
- 4ビット化では角度予測の精度が下がった。8ビットの評価値には本文内の不一致があり、確認が必要である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、MiLSDの仕組み
- 01256画素角の濃淡画像
- 02中心・長さ・角度を予測
- 03候補線分を復元
- 04候補を再採点
- 05検出線分
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
MiLSDは、画像中の直線状の縁を、メモリ容量の小さいマイコンで線分として検出する手法である。線分は壁や部品などの形と配置を表し、カメラによる位置推定や産業検査の手掛かりになる。
著者らによると、既存の学習型検出器は小型のものでも数MB以上の実行時メモリを要する。一方、画素の濃淡変化を追う従来法は、ぼけ、低コントラスト、複雑な背景で精度が下がるという。
手法
256×256画素の濃淡画像を入力し、畳み込みネットワークが128×128の格子ごとに線分の中心らしさ、長さ、角度を予測する。畳み込みとは、画像の近隣画素を順に調べて特徴を取り出す計算である。角度は二倍角の余弦と正弦で表し、中心の候補から長さと傾きを使って両端点を計算する。
学習には正解線分の両端点を付けた画像を使い、機器上では8ビット整数に量子化したモデルで推論する。量子化は計算値を少ない段階の整数に置き換える処理である。大きい構成では中心位置を画素より細かく補正し、画像を反転した予測の統合と、候補上の特徴による再採点も加える。
新規性
著者らは、線分を中心・長さ・角度で表すF-Clip型の出力を小型ネットワークに採用し、角度を二倍角の余弦と正弦で表した。これにより、両端点を入れ替えても同じ線分として扱える。
同じ小型の土台で出力形式を比較し、量子化のビット数、モデル規模、推論時の処理と精度・メモリの関係を調べた。著者らは、4ビット化に伴う誤差が特に角度の予測に集中したと報告する。
従来手法との違い
比較した出力形式は、線上の画素を示すヒートマップ、中心から両端点までのずれを示す方式、中心・長さ・角度を示す方式である。ヒートマップは画素を線分につなぐ別処理を要し、後の二方式は候補を線分として復元できる。
著者らの約2.5万パラメータの設計比較では、各方式のsAP10は順に0.3、3.6、7.2だった。この差は同論文内の小型モデルと実験条件での結果であり、他の実装全般の優劣には広げられない。
実験結果
著者らはShanghaiTech Wireframeの学習用5,000画像と評価用462画像を使った。sAP10は、予測線分と正解線分の両端点について、128×128の出力空間での距離の二乗を閾値10で判定する構造的平均適合率である。約2.5万パラメータ、活性化メモリ0.25 MBの構成は10.6と報告する。
約39万パラメータに拡大し、推論時の処理を加えた構成は、活性化メモリ1 MB以内で24.1だった。量子化節は小型構成の全精度10.6、8ビット10.0、4ビットの学習後量子化0.7、量子化を模した学習6.9と記す。ただし比較表は8ビットを10.6と記しており、値が一致しない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：製造ラインの部品画像から、検査対象となる直線状の縁を候補として表示する。入力は現場のカメラ画像、出力は線分の両端点と候補の点数とし、検査員が画像に重ねた結果を確認する。
適用には、実際の照明や部品の向きで撮った画像と、検出したい線分の両端点ラベルが必要になる。現場画像を濃淡化・サイズ調整してモデルを再学習する想定であり、検査の見落としを減らせるかは未検証である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象部品を使用予定のカメラで撮り、照明、向き、表面状態が異なる画像を集める。検出対象の線分に両端点ラベルを付け、撮影単位で学習用と評価用に分ける。濃淡化と入力サイズを合わせ、現場データでモデルを調整する。
比較基準は現行の輪郭抽出結果か検査員の記録とする。評価画像で見落とし、余分な候補、端点の位置ずれを測り、処理時間と最大メモリ使用量も記録する。必要な検出率と搭載先のメモリ上限を事前に決め、満たすか判定する。
限界と課題
著者らは、4ビットの学習後量子化で精度が大きく低下し、量子化を模した学習でも一部しか回復しないと報告する。また、1 MB以内の構成のsAP10は24.1で、論文が挙げる大規模な線分検出法の値より低い。
編集上の検証事項は、現場のぼけ、反射、低コントラストに対する見落としと余分な検出、推論時間、実機での最大メモリ使用量である。8ビットのsAP10は量子化節で10.0、先行法との比較表で10.6と記されており、不一致の確認も必要になる。
