画像の対称軸を検出するARD-REFSM：背景の妨害と回転への対応
ARD-REFSM
ARD-REFSMの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

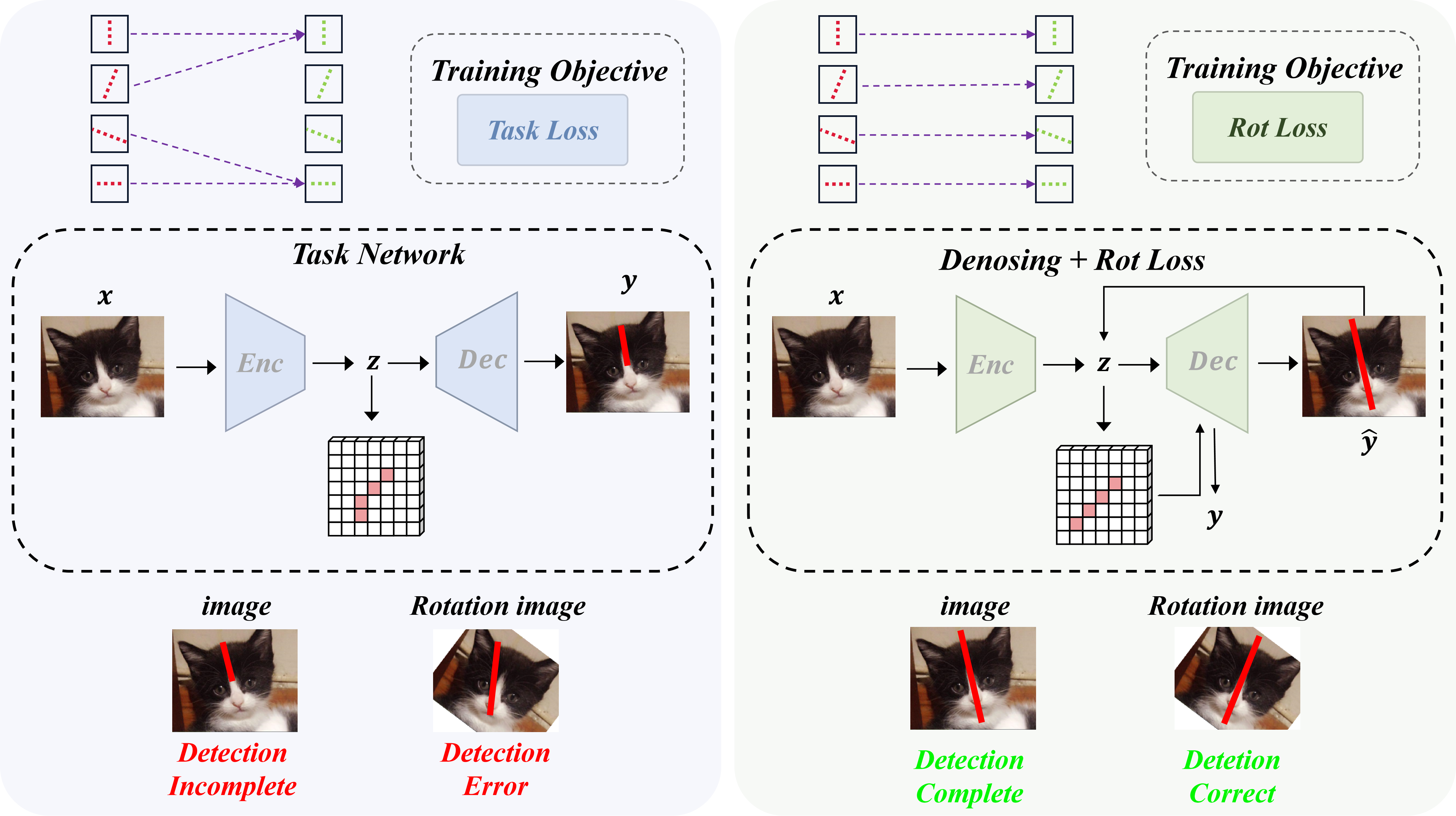

Figure 1: (a) Most image symmetry detection models exhibit two primary limitations: vulnerability to asymmetric regions interference and frequent failure in detecting symmetries within rotated images, (b) Let z z denote features extracted from the original image x x , and y y represent the final prediction, (c) Our method effectively predicts reflection symmetry by incorporating asymmetric region denoising and rotation loss.
概要
- ARDは暫定的な対称軸スコアを重みに使い、非対称な領域の干渉を抑える。
- REFSMは元画像と回転画像の予測を学習時にそろえ、回転に応じて軸の予測も変わるよう促す。
- 著者らはDENDIやGMSYMでEquiSymを上回る結果を報告した。DENDIの比較値には表と本文で不一致があり、現場画像での性能は別途検証が必要。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、ARD-REFSMの仕組み
- 01元画像
- 02暫定軸スコア
- 03ARDで特徴を重み付け
- 04最終軸スコア
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
反射対称性検出は、画像内で鏡に映したように左右が対応する軸を探す課題である。背景や物体の一部が非対称だと軸の近くに余分な反応が生じ、軸の予測が途切れたりずれたりする。軸の位置を後続の画像処理に使うなら、このずれが問題になる。
画像が回転すると、一般的な畳み込みネットワークでは同じ模様の特徴表現が一貫しない場合がある。撮影時の向きが異なる画像を扱うには、画像を回した分だけ予測された軸も対応して回る性質が求められる。
手法
ARDNetは画像の複数段階の特徴から、各画素が対称軸に当たる見込みを示す暫定的なスコアマップを作る。ARDはそれを位置ごとの重みとして特徴に与え、軸から外れた背景の影響を抑えて最終予測を得る。例えば背景が写り込んだ建物の画像なら、暫定的に見つけた軸の周辺に重点を置く処理に当たる。
学習時には元画像と、そこから0～45度の範囲で回した画像を使う。REFSMでは元画像の暫定スコアマップも同じ角度だけ回し、回転画像から得たマップとの一致を促す。画像を回すと予測も対応して回る性質を「回転同変性」という。学習には正解ラベルとの誤差に加え、二つのマップ間のずれも用いる。
新規性
著者らの提案は、暫定的な対称軸スコアを重みとして特徴に与えるARDと、元画像・回転画像のスコアマップを学習時に対応させるREFSMを組み合わせた点にある。前者は非対称な領域の干渉、後者は画像の向きによる予測の不一致を扱う。
さらに、場面ごとに画像を分類し、複数の妨害を加えた評価用データセットGMSYMを構築した。提案法の効果は、対称軸の画素単位の予測と、軸の角度・位置の評価で調べている。
従来手法との違い
比較対象のEquiSymも、回転に対応する対称軸検出法である。提案法は、暫定スコアを使うARDと、回転前後の予測をそろえるREFSMを備える。論文の比較結果は、掲載されたデータセットと評価条件について読む必要がある。
DENDIの表1ではF1スコアが提案法65.52％、EquiSym64.46％である。一方、本文はEquiSymを64.49％と記しており、比較値が一致しない。差を引用する際は表の値を明示し、本文との食い違いを残しておく。
実験結果
著者らはDENDI、NYU、LDRS、SDRW、GMSYMで評価した。DENDIの表1では、画素単位の予測を評価するF1スコアが提案法65.52％、EquiSym64.46％だった。表2のDENDIでは、角度と中心からのずれを用いた対称軸検出の総合正解率が40.59％対26.73％だった。異なる指標の数値は直接比較できない。
DENDI画像を15、30、45、60度回した表3では、提案法のF1スコアは順に65.65、64.86、63.15、62.28％で、各角度のEquiSymを上回ったと著者らは報告する。GMSYM全体の表4では65.65％対62.38％。製造現場の部品画像での評価は示されていない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：製造ラインで撮影した、形が対称な部品の画像から軸の候補を示し、作業者の位置ずれ確認を補助する。入力は部品を撮るカメラ画像、出力は画素ごとの対称軸スコアマップとし、採否は作業者が判断する。
検討には、そのカメラで撮った対象部品の学習用画像と、画素単位の対称軸ラベルが必要になる。通常の向きだけでなく、傾きや背景の写り込みを含む現場画像に合わせて学習し、部品の種類ごとに適用できるかを確かめる。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：同じカメラで対象部品を撮影し、通常の向きに加えて傾き、背景の写り込み、遮蔽を含む画像を集める。学習用画像には画素単位の対称軸ラベルを付け、別に評価用画像を確保する。現場画像に合わせて学習し、スコアマップを作業者が確認できる形で出す。
基準は現在の手動確認とし、同じ評価画像で軸の一致率と確認時間を測る。回転角や妨害の種類ごとに見逃しと誤検出も数える。採用基準は作業側で先に決め、論文の数値をそのまま現場の目標値にはしない。
限界と課題
著者らは今後の課題として、回転の変化や視点の変化を含む複雑な場面で、検出精度をさらに高めることを挙げている。回転角別の数値はDENDI画像を指定角度で回した条件の結果であり、任意の撮影条件へそのまま当てはめられない。
編集上の検証事項は、対象部品の学習画像と軸ラベルを十分に用意できるか、反射・遮蔽・背景で誤検出が増えないかである。現場での確認時間、必要な再学習の量、視点が変わる画像での性能も、掲載結果だけでは判断できない。
出典
元のタイトル・要旨を確認する（英語）
ARD-REFSM: Enhancing Reflection Symmetry Detection with Asymmetric Denoising and Rotation Equivariance
Reflection symmetry detection remains challenging due to interference from asymmetric regions and arbitrary orientations of symmetric patterns. Asymmetric regions introduce background clutter that disrupts symmetric pattern matching, whereas conventional convolutional neural networks lack rotation equivariance, leading to inconsistent feature representations under rotational transformations. To address these issues, we propose an Asymmetric Region Denoising (ARD) module and a Rotation Equivariant Feature Similarity Matching (REFSM) module. The ARD module suppresses asymmetric interference to refine symmetric patterns, while the REFSM module enhances rotation equivariance through feature similarity matching between original and rotated images. Specifically, our dual-input REFSM framework leverages rotation loss to maximize consistency between the score maps of original and rotated images, thereby enabling precise prediction of rotation-equivariant symmetry axes. Furthermore, we introduce GMSYM, a new benchmark dataset that categorizes images into diverse scenarios and incorporates various interferences to address the limitations of existing reflection symmetry detection benchmarks. Extensive experiments on four standard datasets (DENDI, NYU, LDRS, SDRW) and our proposed GMSYM dataset demonstrate that our method achieves state-of-the-art performance in both accuracy and robustness.
