屋内レーダーの実測と室内モデルを同じ信号処理で照合し、反射のずれを調べる
mmRadarTwin
mmRadarTwinの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

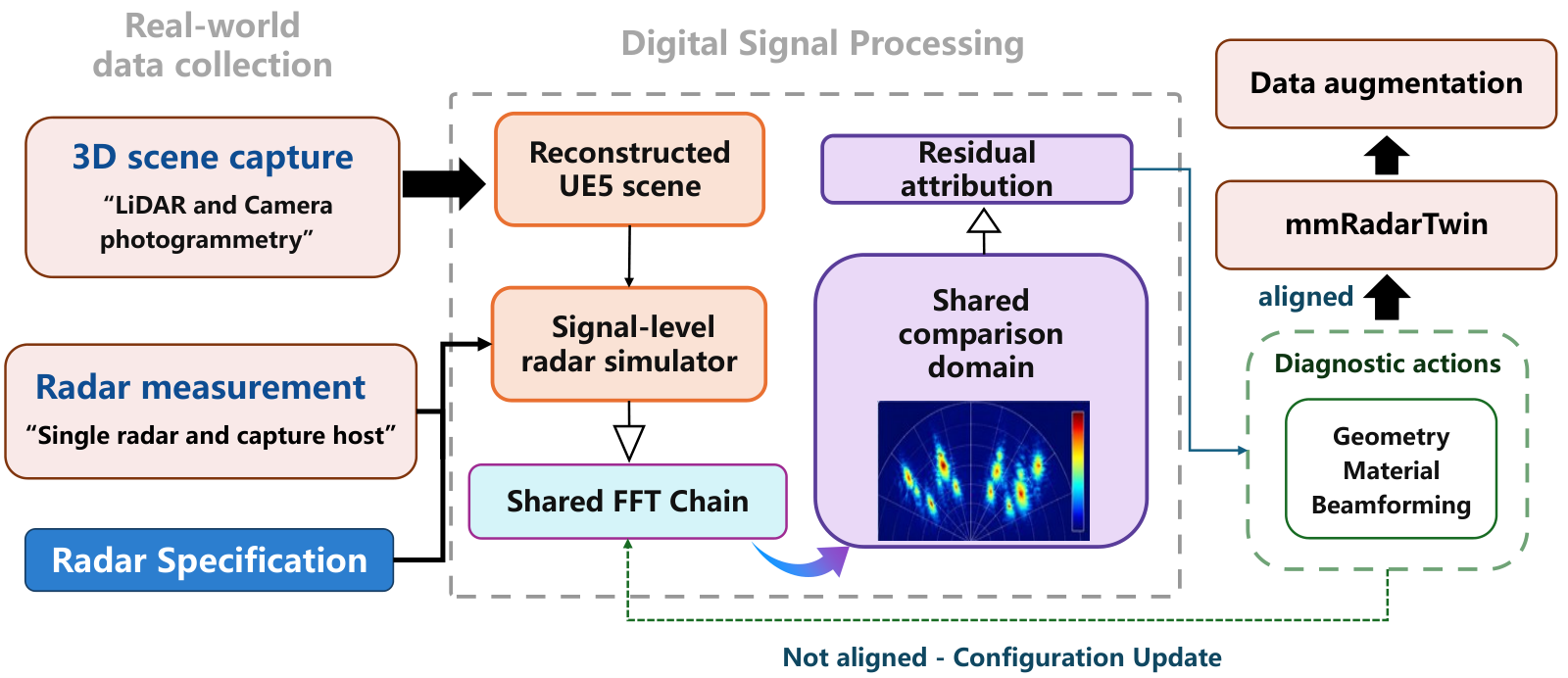

Figure 2. The system overview for mmRadarTwin contains real-world capture, signal-level radar simulation, shared comparison, and calibration workflow modules. mmRadarTwin compares measured and simulated radar responses in a common range-angle domain and routes residuals to calibration actions that update the radar twin. Diagram showing the mmRadarTwin system overview, including modules for real-world capture, radar simulation, comparison, and calibration.
概要
- 室内モデルから複素受信信号を作り、実測と共通の距離・角度処理で比較する。
- 反射経路を物体や材質タグに結び付け、応答のずれに対する修正候補を調べる。
- オフィスの154測定姿勢で、指定された形状支持領域の70.8％を再現したと著者らは報告する。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、mmRadarTwinの仕組み
- 01レーダー実測・室内形状
- 02反射経路の計算
- 03複素受信信号の生成
- 04共通の距離角度処理
- 05差と経路の照合
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
mmRadarTwinは、屋内レーダーの測定結果に対応する信号を室内モデルから作り、両者の差を調べる仕組みである。ミリ波レーダーは暗い場所でも反射を捉えられるが、壁や家具の形、材質、多重反射によって応答が変わる。多重反射とは、電波が複数回跳ね返って届くことである。
近い測定位置でも、反射を距離と角度で表した結果が変わり得る。室内の模擬データを実測と照らすには、信号処理の違いによるずれを抑え、残った差を物体や反射経路に結び付ける必要がある。
手法
実測側では、周波数を変えながら電波を送るFMCWレーダーの受信データを使う。模擬側ではUnreal Engine 5の室内モデルに物体の位置と材質タグを設定し、反射経路を計算する。各経路の強さと位相を合わせて複数チャネルの複素受信信号を作り、物体や材質、経路の状態も記録する。
両側に共通の信号処理を施し、反射を距離と角度で並べた応答として比較する。例えば棚に対応する反射が弱ければ、まず模擬経路がその領域に届いているかを見る。経路自体が欠けている場合は形状や追跡範囲を、経路はあるが弱い場合は材質に関わる設定を検討する。
新規性
著者らが示す新規性は、室内モデルから複数の受信チャネルの複素信号を生成し、実測データと共通の処理で比較できる点にある。複素信号は反射の強さに加え、波の位相を保つ。
模擬した反射ごとに、関係する物体、材質タグ、伝搬の状態、出力先の記録も残す。距離・角度上の差を反射経路へさかのぼり、場面の修正と物理モデルの不足を分けて検討できる。
従来手法との違い
著者らによると、既存のレイトレーシングやデジタルツインは、通信向けの伝搬経路やチャネル量を出力するものが多い。レイトレーシングは、電波が物体に当たりながら進む経路を計算する方法である。
mmRadarTwinは経路から受信信号を作り、実測と同じ距離・角度処理に通す。さらに経路別の記録で差の原因候補を調べる。既存手法に対する精度向上の数値は、示された結果からは主張できない。
実験結果
著者らは、オフィスで市販の単一送受信位置のミリ波レーダーと移動式の室内形状取得機器を用いた。対象は22のレーダー位置にまたがる154の測定姿勢で、実測と模擬の距離・角度応答を照合した。
著者らによると、現行の物理経路モデルは、中央の使用可能な視野内で、実測に反応があり、かつ室内形状から存在が支持される応答領域の70.8％を再現した。確認できた本文の範囲では、この再現率の判定閾値や姿勢別の内訳は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内移動ロボットに載せるレーダーの設置位置を検討する。候補位置で単一レーダーの生の受信データと測定姿勢を記録し、室内の三次元形状、物体名、材質タグを用意する。学習用の正解ラベルは、この照合作業には必須ではない。
室内モデルを測定座標に合わせて模擬し、実測と距離・角度応答を比較する。出力は、反射がずれた場所と、その場所に寄与した模擬経路の一覧とする。設置位置の優劣やロボットの認識性能は、この照合とは別に測る必要がある。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：小さな室内区画で、単一レーダーの生の受信データ、測定姿勢、移動式の形状取得機器で得た三次元形状を集める。物体名と材質タグを付け、測定座標と室内モデルを合わせる。学習用データや正解ラベルは不要だが、照合する位置の記録は必要である。
比較基準には、材質設定を調整する前の模擬結果を使う。共通の信号処理と振幅の合わせ方を固定し、調整前後で、実測に反応した形状支持領域の再現率と反応位置のずれを同じ姿勢で測る。説明できない差も経路記録とともに残す。
限界と課題
著者らは、現行の経路モデルがエッジでの回折、床や天井を経由する鏡面反射、材質の周波数依存性などをまだ扱わないと説明する。報告した再現率を、レーダー地図の完全な再構成や別の部屋での性能に広げてはいない。
編集上の検証事項は、新しい室内で物体の形状と材質タグを登録する作業量、測定系と模擬系の振幅の合わせ方、位相の取り扱いである。弱い反射や説明のつかないピークについて、経路記録から原因を安定して分類できるかも確かめたい。
出典
元のタイトル・要旨を確認する（英語）
mmRadarTwin: A Measurement-Calibrated Signal-Level Digital Twin Platform for Indoor mmWave Radar
Indoor mmWave radar perception is difficult to reproduce because measured range-angle responses depend on scene geometry, material response, multipath, hardware conventions, and signal processing. Existing ray-tracing and digital-twin tools often expose rendering, channel, or path-level quantities, while radar sensing requires complex signal products that can be processed and compared in the same domain as real FMCW measurements. We present mmRadarTwin, a signal-level and path-attributed digital-twin platform for indoor mmWave radar. mmRadarTwin links a real radar measurement branch with an Unreal Engine scene-simulation branch through a shared receive-channel and range-angle processing interface. The simulator writes complex multi-channel receive grids and exports per-path contribution records that identify the actor, material tag, propagation event, and output-bin support of each simulated return. We evaluate mmRadarTwin in an office deployment using a commodity monostatic mmWave radar and mobile scene-capture hardware. Across 154 measured poses spanning 22 radar locations, the current physics-only path-basis simulator recalls 70.8% of measurement-active geometry-supported response regions in the central usable field of view while exposing residuals caused by weak or missing path support, shifted responses, unsupported anchors, and missing physical mechanisms. Rather than claiming complete radar-map reconstruction or cross-room generalization, mmRadarTwin establishes a practical systems workflow for constructing, comparing, and diagnosing indoor radar digital twins.
