冠動脈の分岐切断を見つけるBCS――血管分割とFFR-CT判定の関係
Bifurcation Connectedness Score (BCS)
Bifurcation Connectedness Score (BCS)の原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

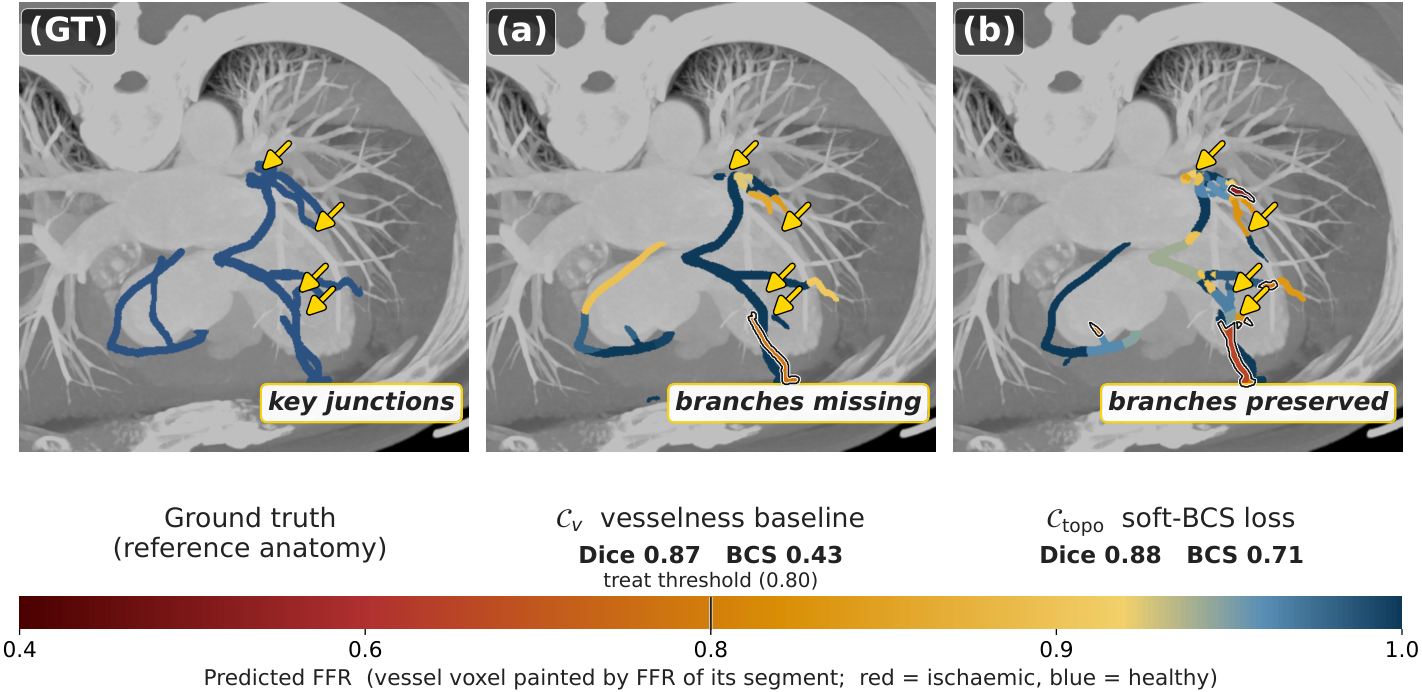

Figure 1: Two segmentations with near-identical Dice scores, but vastly different BCS values. (a) Vesselness baseline ( 𝒞 v \mathcal{C}_{v} ): Dice 0.87 0.87 , BCS 0.43 0.43 . (b) Soft-BCS model ( 𝒞 topo \mathcal{C}_{\text{topo}} ): Dice 0.88 0.88 , BCS 0.71 0.71 . Voxels coloured by FFR; red marks ischaemic segments ( ≤ 0.80 {\leq}0.80 ) [ 20 ] . In (a) a disconnected junction drops the downstream branch from the solver, deferring the case; in (b) the junction is preserved and the case is treated. Despite near-identical Dice, the two segmentations differ sharply in BCS.
概要
- BCSは、正解の冠動脈分岐にある枝が予測結果でも互いにつながる割合を測る。
- 著者の重症例の分析では、BCSが高い群ほど、同じ計算器による予測形状と正解形状のFFR-CT判定が一致した。
- 枝の再現と接続は別に評価する必要がある。BCS単独では血管径の誤りや臨床的な正確さは分からない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Bifurcation Connectedness Score (BCS)の仕組み
- 01正解・予測マスク
- 02正解の分岐を抽出
- 03予測内の接続を確認
- 04BCSを算出
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
BCSは、冠動脈CT画像から切り出した血管が分岐でつながっているかを調べる指標だ。分岐が途切れると、その先の枝が血流計算から欠け、判定が変わり得る。
FFR-CTはCTから作った血管形状で血流を計算し、狭窄の影響を推定する方法である。領域の重なりを測るDiceは、小さな分岐の切断があっても高い値になり得るため、接続を別に確かめる必要がある。
手法
BCSは正解マスクの血管中心線から分岐を見つけ、各分岐から伸びる枝の最初の8画素を調べる。中心線は血管の中央をたどる細い線で、予測した中心線を3画素分広げて位置の小さなずれを許す。その中で全ての枝が互いに到達できれば、その分岐を接続済みと数え、全分岐に占める割合を出す。
学習用のsoft-BCSは、各枝の短い区間でモデルが血管と予測する確率の平均を使う。例えば二股の一方で確率が低ければ、その枝を重く扱う損失を通常の分割用損失に加える。損失とは学習時に誤りの大きさを伝える値であり、soft-BCSは実際の到達可能性を直接判定するBCSとは異なる。
新規性
BCSは、正解の各分岐で枝同士が予測結果でも到達可能かを測る。血管全体の重なりでは目立ちにくい局所的な切断を、分岐ごとに評価できる。
著者は、先行研究で提案したBCSとsoft-BCSを三つのモデルで調べ、枝の再現と血管の接続が別の性質であることを示した。FFR-CTについても、予測形状と正解形状を同じ計算器に入れた場合の判定一致を検討した。
従来手法との違い
Diceは予測領域と正解領域の重なりを測り、clDiceとSkeleton Recallは血管の中心をたどる線を使う。BCSは正解の分岐を起点に枝同士の到達可能性を調べるため、評価する場所と性質が異なる。
学習設定の比較対象は、分岐の接続を目的に含まない基準設定、clDice、Skeleton Recallである。soft-BCSとSkeleton Recallでは枝の対応率は近い一方、後者の分離部品数が多かった。ただし、表のBCS値は三つのモデルすべてでSkeleton Recallの方が高い。
実験結果
著者はImageCASの冠動脈CT画像1,000件を学習750件、試験250件に分け、三つのモデルと四つの損失設定を各3回学習した。試験ではDice、BCS、枝の対応率を表すBCR、分離部品数などを測り、同じ血流計算器で予測形状と正解形状から得たFFR-CT判定を比較した。
正解形状のFFRが0.75未満の重症例では、BCSの低い群から高い群で判定一致率が80.6％から90.0％となり、著者はオッズ比2.16、信頼区間1.23～4.18と報告した。soft-BCSとSkeleton RecallのBCR差は−0.0037で、後者の分離部品数は平均2.94多かった。これらは形状間の計算結果で、臨床診断の正答率ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：冠動脈CTから作った血管形状をFFR-CT計算に渡す前に、分岐の切断候補を確認する。入力は冠動脈CT画像、分割モデルの出力、確認済みの正解マスクとし、出力はBCSと接続が保たれていない分岐の一覧とする。
必要な教師データは血管の正解マスクで、分岐と枝の位置はそのマスクから得る。想定する撮影機器は冠動脈CTで、追加センサーは置かない。施設の画像と正解マスクで分岐抽出や位置ずれの扱いを確かめ、低い点数を形状の再確認に使う案である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：施設の冠動脈CT画像と、確認済みの血管正解マスクを用意する。分岐と枝を正解マスクから抽出し、既存モデルの分割結果についてBCS、Dice、BCR、分離部品数を測る。必要なラベルは血管正解マスクで、追加センサーは想定しない。
既存モデルを基準に、soft-BCSを加えた学習設定を同じ画像条件で比較する。施設の画像に合わせて分岐抽出と位置ずれの許容幅を点検し、分岐切断の件数、正解形状とのFFR-CT判定一致率、境界の誤りを記録する。点数の改善だけでは採用を決めない。
限界と課題
著者が明示する限界は、BCSが血管径だけの誤りには鈍いことだ。FFR-CTの分析も簡略化した抵抗モデルによる形状間の比較であり、体内で測定したFFRとの一致を検証していない。
編集上の検証事項は、施設の撮影条件や細い枝でも分岐抽出が安定するか、検出した切断が計算結果にどれほど影響するかである。血管径や境界の誤りをBCSだけで評価せず、重なりや境界の指標も併せて確認したい。
出典
元のタイトル・要旨を確認する（英語）
Same Branches, Different Trees: A Bifurcation Connectedness Metric for Coronary Artery Segmentation and FFR-CT Decision Agreement
Fractional flow reserve derived from CT angiography (FFR-CT) simulates flow through a patient-specific vessel model, so its accuracy depends on the connectedness of the segmented tree, not only on volumetric overlap: a segmentation can reach high Dice yet sever a bifurcation, dropping the downstream subtree and reversing the treatment decision. Topology-aware losses such as clDice and Skeleton Recall act on the global centreline and can miss localised breaks. We study the Bifurcation Connectedness Score (BCS), which scores connectedness at each ground-truth bifurcation, and soft-BCS, its differentiable training surrogate. BCS captures a property of segmentation quality the standard metrics miss: it responds strongly to breaks in connectedness while staying largely unchanged under connectedness-preserving narrowing. Higher BCS accompanies closer agreement between the FFR-CT decisions a solver makes on predicted versus ground-truth geometry, most clearly in severe disease (OR 2.16, CI [1.23, 4.18]). Both decisions come from the same solver, so this reflects geometric, not clinical, fidelity. In training, soft-BCS and Skeleton Recall recover the same branches but build different trees. Recovering branches and keeping them connected are separable properties, so we recommend reporting a measure of each.
