手首の角度から空気圧を決める、軟らかい補助具の個人別制御
Inverse-Plant Control
Inverse-Plant Controlの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

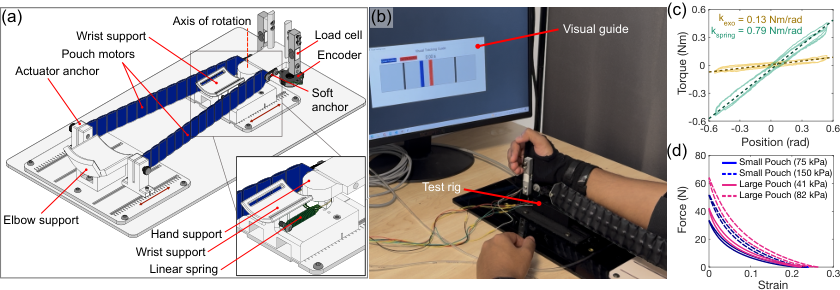

Fig. 3: Overview of the test rig for flexion and extension assistance for the wrist. (a) The test rig consisted of two pouch motors in parallel with the flexor and extensor muscles of the wrist and linear springs to simulate elevated joint stiffness after a neurological injury. The wrist support and anchors for the proximal end of the pouch motors can be adjusted to account for anatomical differences between users. (b) The experimental test setup consisted of the test rig and a visual guide for the marker following tasks. (c) The passive stiffness of the test rig with ( k s p r i n g ) (k_{spring}) and without ( k e x o ) (k_{exo}) the linear springs to simulate elevated joint stiffness. The stiffness without the springs was due to the soft coupling to the pouch motors. (d) Force-strain characterization results for the small and large pouch motors used in this work.
概要
- 著者らは、圧力と手首角度の140秒のデータから、利用者ごとの静的・動的な応答をモデル化した。
- 制御中は角度情報から空気圧指令を計算し、意図推定に筋電や力のセンサーを使わない。
- 試験装置での著者らの報告値は、補助なしに対し相互作用トルク最大73％減、主な屈筋・伸筋の活動最大47％減である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Inverse-Plant Controlの仕組み
- 01圧力・角度を計測
- 02個人別の応答を推定
- 03角度から逆計算
- 04空気圧を指令
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
空気圧で縮む人工筋肉を使う軟らかい補助具では、圧力指令を出してから補助力が生じるまでの遅れが、動きに合わせた補助を難しくする。手首のように動きが変わる部位では、一定の姿勢を支えるだけでは足りない。
従来の意図推定には筋電や相互作用の力を測る方式がある。角度などの動きの情報だけを使う方式にも、補助を段階的に切り替えるものや、時間的な応答を扱わないものがある。
手法
まず利用者と試験装置の組み合わせについて、圧力と手首角度の時系列を集める。圧力の上げ下げで角度との関係が変わる「ヒステリシス」をPreisachモデルで表し、残る時間的な応答を線形フィルターで表す。この順に二つをつないだものがHammersteinモデルである。
次にモデルのおおよその逆を制御に組み込む。例えば手首を曲げる動きが角度センサーに現れると、その角度に応じて補助用の圧力指令を計算する。補助の強さは係数で調整する。試験装置には曲げる側と伸ばす側の空気圧駆動部があり、同時には加圧せず、指令の符号で使う側を選ぶ。
新規性
著者らの提案は、利用者の手首と空気圧式補助具を一体の系としてモデル化し、その逆の関係を補助指令に使う点にある。静的な非線形性と時間的な応答を組み合わせ、利用者ごとに140秒のデータで調整する。
運用中は角度情報を入力として連続的な補助を計算する。あらかじめ動作の軌道を指定せず、意図を読むための筋電・力センサーも制御には用いない。
従来手法との違い
著者らは実機を模した試験装置で、補助なしの条件と比較した。相互作用トルクと筋活動の低下は、この条件を基準とする報告値であり、他の実機制御方式との優劣を示す数値ではない。
別のシミュレーションでは、関節の硬さを補う静的制御、動的な応答も含む制御、補助なしを比較した。著者らによると、静的制御の効果は周波数が上がると弱まり、約1 Hzでは補助なしに対する利点がほぼなくなった。
実験結果
著者らは、手首の曲げ伸ばしを助ける軟らかい補助具を模した試験装置を使い、運動障害のない参加者の目標追跡課題を評価した。装置には、関節の硬さが高まった状態を模すばねを備えた。個人別モデルの調整には140秒のデータを用いた。
著者らの報告では、毎秒8～120度の動作速度において、補助なしと比べた相互作用トルクは最大73％、主な屈筋・伸筋の活動は最大47％低下した。「最大」は全速度で同じ低下幅を意味しない。確認できた本文の範囲では、参加者数や速度別の結果表は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：画面の目標に合わせて手首を曲げ伸ばしする訓練で、動きに応じて補助圧を変える。必要な校正データは、利用者と装置を組み合わせて測る圧力・角度の時系列であり、動作名のラベルは設定しない。
個人別モデルを作った後、角度センサーの値から圧力指令を計算する。空気圧の計測・制御も必要になる。力と筋電は効果を調べる際の測定値とし、制御入力には使わない。この用途での有効性は検証が必要である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：手首の曲げ伸ばし課題を一つ決め、角度センサーと空気圧の計測・制御を備えた環境で、利用者ごとの圧力・角度の時系列を集める。原文の校正手順を参考に個人別モデルを作り、動作名のラベルは設けない。
同じ課題の補助なし条件を基準に、目標への角度追従、相互作用トルク、屈筋・伸筋の活動を測る。トルクと筋電のセンサーは評価用とし、制御入力には使わない。速度ごとの結果と、補助の強さを変えた際の遅れ・不安定な動きを記録する。
限界と課題
著者らの解析では、モデル誤差に対する制御の感度は補助を強めるほど高くなる。実験には手首用補助具を模した試験装置を用い、運動障害のない参加者が課題を行った。報告値を障害のある利用者や日常生活での効果へ広げて解釈することはできない。
編集上の検証事項は、装着状態や関節の硬さが変わった際のモデル精度と制御の安定性である。確認できた本文の範囲では、参加者数や速度ごとの結果表を確認できず、個人差と補助効果の分布は判断できない。
出典
元のタイトル・要旨を確認する（英語）
A Task-Agnostic Control Strategy for Dynamic Assistance with Pneumatically Actuated Soft Exosuits
Pneumatic artificial muscles have provided new opportunities to develop upper-extremity soft exosuits for reha- bilitation, augmentation, and assisted daily living. However, the complex dynamics and limited bandwidth of these actuators has made providing responsive assistance based on user intention a longstanding challenge. In this work, we present an inverse-plant control strategy for pneumatically actuated soft exosuits that only relies on kinematic sensing for task-agnostic and dynamic assistance during daily living. We model the human-robot system using a Hammerstein dynamic model, consisting of a Preisach hysteresis model and a linear time-invariant filter, to capture the static and dynamic behavior of the system. We personalize our model to each user using 140 s of data and approximate an inverse to integrate into our control loop. When evaluated on a test rig that emulated a soft assistive exosuit for the wrist, our controller reduced the interaction torque by up to 73% and the activation of key flexor and extensor muscles by up to 47% relative to the condition with no assistance for speeds ranging from 8°/s to 120°/s. Overall, this work presents a control strategy that can provide task-agnostic, dynamic assistance with pneumatically actuated soft exosuits without the need for physiological or force sensors to interpret user intention.
