ドローンの故障判定を群れの任務再配分につなぐ安全設計
Safety-Driven Architectural Framework for Fail-Operational Drone Swarms
Safety-Driven Architectural Framework for Fail-Operational Drone Swarmsの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

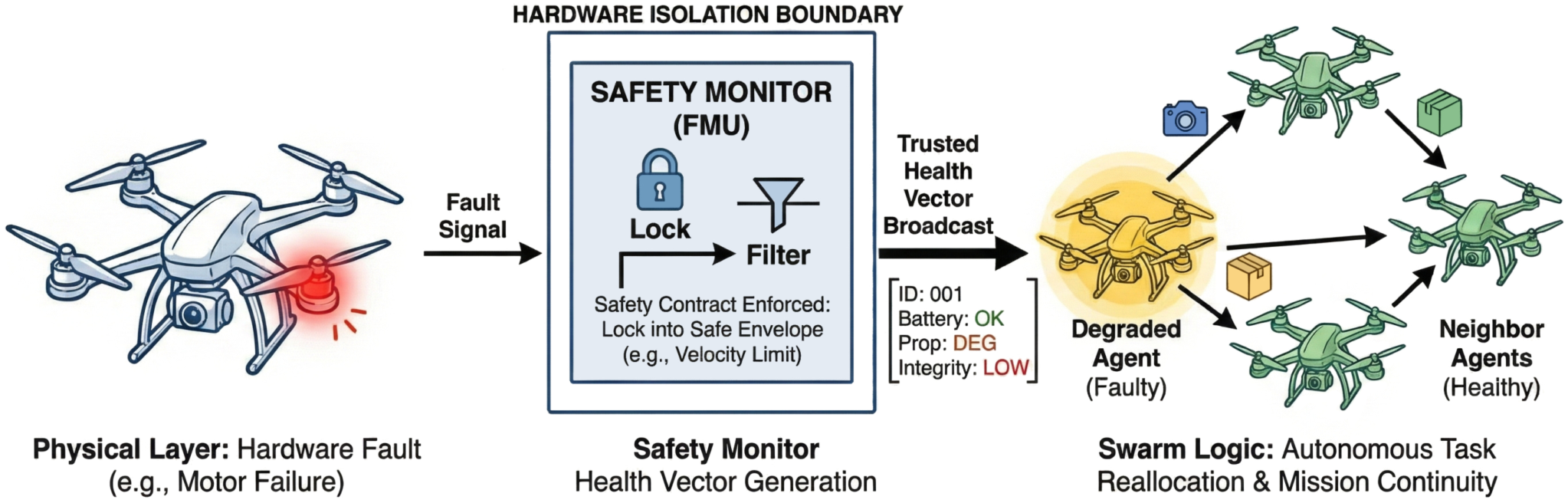

Fig. 1: Data flow of the Verifiable Health-Aware Framework. The architecture acts as a Hardware Isolation Boundary between physical and logical domains. (1) Physical Layer: Component faults (e.g., a propulsion degraded motor failure) are detected by the Safety Monitor. (2) Safety Monitor: The FMU uses a “Lock and Filter” mechanism to constrain control and filter fault data. (3) Swarm Logic: The resulting “Health Vector” (e.g., ⟨ NOMINAL , DEGRADED , NOMINAL ⟩ \langle\text{NOMINAL},\text{DEGRADED},\text{NOMINAL}\rangle , Eq. 1 ) is broadcast to the collective, triggering autonomous reallocation of mission tasks to healthy neighbors (icons show logical transfer).
概要
- 独立した安全監視器が機体の異常を判定し、飛行制御を制限しながら群れの計画器へ状態を伝える設計。
- 著者らは想定した目視外捜索について、監視器の故障検出率が0.9991を超えれば、飛行1時間当たり10のマイナス7乗未満という目標を理論上達成可能と計算した。
- 概念設計と理論計算の段階であり、監視器の実装、形式的な検証、飛行試験は示されていない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Safety-Driven Architectural Framework for Fail-Operational Drone Swarmsの仕組み
- 01機体の計測値
- 02安全監視器の判定
- 03健全性情報の伝達
- 04捜索任務の再配分
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ドローン群による捜索では、故障機を安全に退避させても、その機体の担当区域が残る。群れの経路や役割を決める処理は複雑で、飛行制御に求められる安全性の確認と結び付ける必要がある。
論文は、人口の少ない地域での目視外捜索を想定し、機体の安全を守る判断と群れの任務を続ける判断をつなぐ。故障を検知してから担当を引き継ぐまでを、危険分析に沿って設計する課題を扱う。
手法
まず危険分析で、部品の故障が飛行と任務に及ぼす影響を整理する。独立した安全監視器は、モーターの指令値と実測回転数のずれ、電池電圧、測位品質、通信の途絶などを所定の条件と照合する。この条件を安全契約と呼ぶ。例えば回転数のずれがしきい値を超えると、推進状態を「低下」とし、飛行制御に速度制限を指示する。
監視器は航法・推進・通信をそれぞれ正常・低下・故障で表し、三つをまとめた「健全性ベクトル」を群れの計画器へ伝える。計画器は正常でない機体の担当を再配分する。監視器は危険な指示が飛行制御に及ばないよう制限する役割も担う。これは処理の設計であり、実機での動作確認を示すものではない。
新規性
著者らの提案は、機体ごとの故障判定を、群れの任務再配分に使える状態情報へ変換する接続方法にある。独立した安全監視器が飛行制御への指示を制限し、同時に機体の状態を群れへ伝える。
危険分析で特定した故障から、監視条件、機体の状態、群れの対応までをたどれるよう設計している。実装済みのシステムや飛行試験の成果として示したものではない。
従来手法との違い
著者らによると、従来の単機向け耐故障設計では、機体が局所的に回復できない場合、緊急着陸に移ることが多い。捜索中なら、その機体の担当区域に空白が生じ得る。
論文で取り上げた群れの調整法には、故障機のソフトウェアによる状態報告に依存するものがある。提案設計は独立した監視器で状態を判定し、群れの計画に渡す。既存方式との性能の実測比較は示されていない。
実験結果
著者らが示す評価は、目視外捜索を想定した設計上の追跡確認、マルコフモデルによる信頼性計算、運用場面に沿った動作の説明である。マルコフモデルは故障状態の移り変わりから確率を計算する方法で、飛行試験の事故率を測るものではない。
著者らは、想定したSAIL IVの場面で、単機の制御不能な墜落に関する目標を飛行1時間当たり10のマイナス7乗未満とし、安全監視器の故障検出率が0.9991を超えれば理論上達成可能と報告する。確認できた本文の範囲では、計算の全条件、実機試験結果、区域再配分の性能値は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：人口の少ない地域で、目視外の捜索を行うドローン群に適用する。各機体からモーターの指令値と実測回転数、電池電圧、測位品質、通信状態を取得し、安全監視器が航法・推進・通信の状態を出力する。群れの計画器は、低下した機体の担当区域をほかの機体へ割り振る。
必要なセンサーと状態の伝達経路を対象機体で確認し、監視条件と再配分規則を任務に合わせて定める。この設計に学習用データや教師ラベルは必須入力として示されていない。区域を引き継げるかは適用時に検証する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：小さな捜索区域を設定し、故障がない場合の担当と完了状況を比較基準として記録する。対象機体で回転数、電池電圧、測位品質、通信状態を取得できるか確認し、安全監視器のしきい値、飛行制限、再配分規則を機体と任務に合わせる。
学習用データや教師ラベルは設計の必須要素として示されていない。検証用には正常・低下・故障の想定状態を付けた入力事例を用意し、見逃し、誤判定、検知から制限までの時間、再配分後の未担当区域を測る。本文の100ミリ秒は設計目標であり、達成値として扱わない。
限界と課題
著者らは、この研究を概念的な枠組みと理論上の安全性の議論と位置付ける。監視器のハードウェア実装、ソフトウェアの形式的な検証、飛行試験は今後の課題としている。本文も、安全条件の定義だけでは実装全体の安全性を十分に示せないと述べる。
編集上の検証事項は、複数の故障が同時に起きた際の判定、状態通知が途切れた場合の再配分、機体ごとのしきい値の妥当性である。理論計算の前提が実機と運用環境に当てはまるかも確かめる必要がある。
出典
元のタイトル・要旨を確認する（英語）
A Safety-Driven Architectural Framework for Fail-Operational Drone Swarms in Critical Missions
The certification of Unmanned Aerial Vehicle (UAV) swarms for safety-critical operations requires verifiable design assurance. Airworthiness standards demand deterministic reliability, whereas multi-agent coordination algorithms execute non-deterministic models. This paper proposes a mixed-criticality architectural framework that applies SAE ARP4754B methods to swarm reconfiguration. First, a hardware-isolated Safety Monitor functions as a Run-Time Assurance (RTA) gateway, decoupling the flight-critical core from the non-deterministic Swarm Manager. Second, the monitor enforces formal safety contracts based on agent Health Vectors derived systematically from a Functional Hazard Assessment (FHA). Third, the framework propagates these Health Vectors to the collective planner to trigger fail-operational task reallocation, enabling intelligent swarm behaviors without compromising flight-critical isolation. Markov reliability modeling demonstrates that the $10^{-7}$ failures per flight hour Hazardous target is theoretically achievable for our SAIL IV scenario, provided the Safety Monitor meets $C_{monitor}>0.9991$, consistent with DAL B CMD/MON implementations.
