通信が途切れる複数ドローンの探索で、地図のつながりを使って担当区域を広げる
Connectivity-Aware Graph Extension
Connectivity-Aware Graph Extensionの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

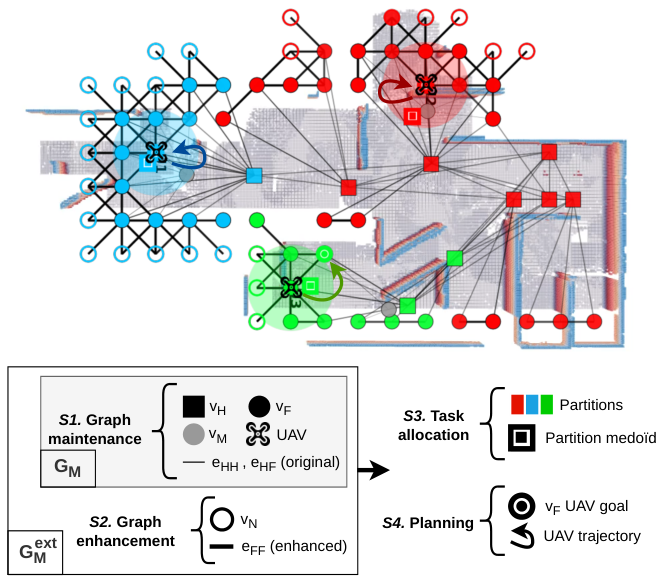

Fig. 2: Overview of the proposed MRTA system, from an illustrative run
概要
- 各機は手元のグラフで探索境界全体の隣接区画を調べ、既知の接続関係を保つ候補だけを担当区域の計算に加える。
- SubTの局所通信シミュレーションでは、提案法の平均探索時間は拡張なしより両分割方式で短かったが、ボロノイ分割では標本抽出方式のほうが短かった。
- 実用判断には、位置推定誤差、点群の欠落、通信断が続く場合の担当重複を別途検証する必要がある。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Connectivity-Aware Graph Extensionの仕組み
- 01位置・点群・区画状態
- 02探索グラフ更新
- 03隣接候補の接続判定
- 04担当分割と探索先
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
複数の飛行ロボットが未知の場所を探索するとき、通信が届かない間も各機は次の行き先を決める。手元の情報が異なると担当区域が食い違い、同じ場所の再訪や遠回りにつながり得る。
この研究は、通れる領域のつながりを表すグラフを各機が更新し、時折得られる他機の情報も使って区域を分ける問題を扱う。未探索側まで計画を伸ばしつつ、通信断や地図の変化による担当区域の急な変動を抑える狙いがある。
手法
各機は位置推定と点群で三次元地図を更新し、発見済みで探索可能な区画をフロンティア、つまり探索済み領域と未探索領域の境界にある点としてグラフに置く。過去に通った自由空間の地点も点として記録し、通れる経路を辺で表す。通信できたときは位置や区画状態などを共有するが、辺と担当区域は各機が計算する。
提案法は全フロンティアに面または辺で隣接する未発見区画を集める。候補に接するフロンティアとその通過地点が同じ最大連結成分、つまり互いに経路でつながる一まとまりに属する場合だけ、候補と仮の辺を追加する。例えば障害物で隔てられた通路間に仮の近道を作る候補は退ける。拡張したグラフを分割した後、各機は担当内から次の探索先を選ぶ。
新規性
著者らの提案は、各機の近くで候補を標本抽出する方式に対し、グラフ内の全フロンティアから未発見区画の候補を集める点にある。候補を追加するかは、隣接するフロンティアの接続関係で決める。
候補を介して障害物の向こう側に仮の近道を作らないよう、関係する点が同じ最大連結成分に属する場合だけ追加する。この拡張を、ボロノイ分割とK-medoids分割の双方に適用した。
従来手法との違い
比較対象は、グラフを拡張しない方式と、各機の近傍で点を標本抽出する拡張方式である。提案法は既知の探索境界全体から候補を集め、接続条件を満たす候補だけを一時的に加える。
ボロノイ分割は機体位置を基準に担当を決める。K-medoids分割はグラフ内の代表点を使って領域を分け、後から機体へ割り当てる。著者らは両分割方式で拡張の違いを比較しており、結果は分割方式と通信条件をそろえて読む必要がある。
実験結果
著者らはMazeと地下通路を模したSubTで、各設定を3機・20回シミュレーションした。局所通信の半径は6 m。探索時間、平均移動距離、通信接続率などを測り、図では地図の95％を探索するまでの時間も比較している。
表のSubT・局所通信での平均探索時間は、ボロノイ分割で拡張なし319.4秒、提案法300.8秒、標本抽出298.6秒。K-medoids分割では順に316.6秒、314.5秒、319.7秒だった。提案法は両分割で拡張なしより短いが、ボロノイ分割では標本抽出方式が最短である。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：地下通路の点検を複数の飛行ロボットで行う場面を想定する。入力は各機の位置推定、点群から更新した地図、区画の探索状態、通信時に受け取る他機の情報とする。出力は各機の担当区画と次の探索先である。
各機が地図をグラフ化し、接続条件を満たす未発見の隣接区画を加えて担当を計算する。点群を得るセンサーと位置推定が必要になる。本文に学習用データや正解ラベルを使う手順はなく、区画の大きさや通行可能性の判定は現場に合わせて調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：通路を模した小規模環境で、各機の位置推定、点群、区画ごとの発見・探索状態を記録する。点群を得るセンサーを用い、区画寸法、通行可能性の判定、地図統合方法を定める。本文に学習用データや正解ラベルを使う手順はない。
同じ地図と通信条件で、拡張なし、提案法、近傍での標本抽出を比べる。探索時間、機体ごとの移動距離、担当区域の変動、重複して訪れた区画を測る。位置推定の誤差や点群の欠落を加えた場合にも、接続判定と担当の変化を確認する。
限界と課題
著者らの設定では環境は静的で、正確な位置推定と、雑音のない情報共有・地図統合を仮定する。シミュレーション環境は可視化のため高さ方向を抑えており、報告された数値が実機の三次元環境にも当てはまるとは確認できない。
編集上の検証事項は、位置ずれや点群の欠落が接続判定に与える影響、長い通信断の間に担当が重複するか、障害物が変化した場合の再計算である。SubTの局所通信では、提案法がすべての比較対象より短い探索時間を示したわけではない。
出典
元のタイトル・要旨を確認する（英語）
Connectivity-Aware Graph Extension for Decentralized Multi-Robot Exploration
Exploring unknown environments with multiple UAVs requires coordination under intermittent communication, making decentralized operation a baseline assumption. We propose, within a decentralized framework, a novel exploration graph extension strategy based on frontier connectivity to extend exploration plans and maintain area partitioning among agents stable and robust to disconnections and changes in spatial layout. The proposed extension method is applied to two state-of-the-art area partitioning methods and evaluated in simulation. Experiments show improved performance over existing graph extension approaches with higher exploration efficiency under low communication rate.
