平面の深度測定を束ねて3D地図の更新を速めるSHIFT
SHIFT
SHIFTの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

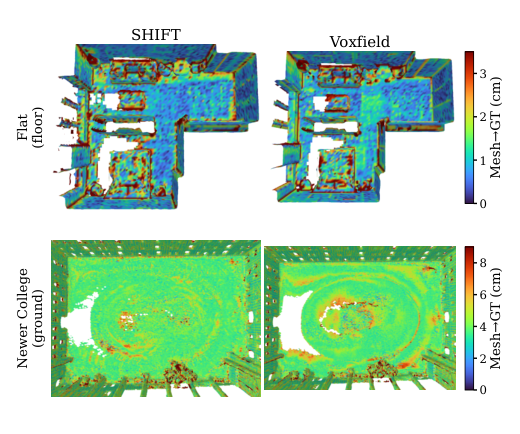

Figure 4 : Per-vertex Mesh → \rightarrow GT distance, Ours vs. Voxfield, on the Flat floor @ 10 cm and the N. College ground plane @ 25 cm.
概要
- SHIFTは同一平面の深度画素を代表光線にまとめ、十分に観測された平面ボクセルの勾配更新を止める。
- 著者らの代表条件では、FlatのTSDF更新時間がVoxfieldの15.32からSHIFTの4.67 ms/フレームになった。
- 導入時は対象センサーの深度画像と位置・姿勢を使い、処理時間、地図精度、動く物体の周辺を検証する。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、SHIFTの仕組み
- 01深度測定と姿勢
- 02平面・縁・曲面の分類
- 03平面光線の集約
- 04TSDFとESDFの更新
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
SHIFTは、ロボットが深度測定から3D地図を作る際、壁や床を繰り返し計算する負担を減らす。ボクセルは空間を区切る小区画で、TSDFは各区画に表面までの符号付き距離を保存する地図表現である。
経路計画で障害物までの距離を使うため、TSDFからESDFというユークリッド距離の地図も更新する。従来の統合処理は、新しいフレームが来るたび、既に観測が蓄積した平面の測定も処理する。継続的に地図を更新するロボットでは、この反復が計算費用になる。
手法
入力は、RGB-Dの深度画像、または画像状に並べ直したLiDARの距離測定と、センサーの位置・姿勢である。まず近隣画素との距離差や局所的な平面への当てはまりから、画素を平面・縁・曲面に分類する。壁の同じ平面に属する画素は、小領域と平面の組ごとにまとめ、平面からのずれを考慮した重み付きの代表光線を作る。縁と曲面の画素は個別に残す。
代表光線と残した画素を使い、TSDFの距離を更新する。十分な重みが蓄積した平面ボクセルでは、表面の向きを示す勾配を固定する。後の測定が保存済みの距離に近ければ加重平均を省き、大きく違えば距離を更新する。ESDFでは各ボクセルの保存項目と配置を小さくし、距離更新に使う記憶量を抑える。
新規性
SHIFTは、同じ平面を捉えた近接画素を、地図へ統合する前に重み付きの代表光線へまとめる。平面からのずれが大きい測定には小さな重みを付け、縁や曲面は個別に扱う。
十分に観測された平面ボクセルでは表面の向きを固定し、保存済みの距離と新しい測定が近ければ加重平均を省く。距離が許容範囲を超えて違う場合は更新を続ける。
従来手法との違い
直接の比較対象は、表面の向きを使って距離を補正するVoxfieldである。SHIFTはその距離計算とESDF更新方式を基に、深度画像の分類、平面画素の集約、平面ボクセルの勾配更新の停止を加える。
著者らはVoxblox、FIESTA、VDB-EDTとも比較した。これらは表面の向きの推定を省くため、処理時間の差をSHIFTの追加処理だけの効果とは読めない。著者らが主な費用指標とするのは、変更対象であるTSDF更新時間だ。
実験結果
著者らはRGB-DのFlat、Cow & Lady、TUMとLiDARのNewer Collegeで、共通のROS 2実装を単一スレッド、GPUなしで評価した。代表条件のボクセル幅はRGB-Dで10 cm、LiDARで25 cm。TSDF更新時間は深度フレーム当たりで、ESDF更新時間とは集計単位が異なる。
著者らの表では、FlatのTSDF更新時間はVoxfieldの15.32からSHIFTの4.67 ms/フレーム、Cow & Ladyは13.53から8.85、Newer Collegeは58.31から31.14だった。Newer CollegeのTSDF RMSEはVoxfieldの14.74に対しSHIFTが12.82 cm。処理時間は地図更新の一段階の値であり、走行性能を示す値ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋内通路を巡回するロボットで、壁や床を繰り返し観測する際の障害物地図更新に使う。入力はRGB-Dセンサーの深度画像と各フレームの位置・姿勢、出力は表面と障害物までの距離を格納した地図とする。
深度画像をSHIFTで統合し、得た距離を経路計画側が参照する。手法の分類器に学習用データや人手の平面ラベルは不要だが、導入先では基準形状と照合できるデータを別途用意する。通行人や段差がある場面での有効性は、この用途の検証課題である。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：対象通路でRGB-Dセンサーの深度画像と各フレームの位置・姿勢を記録し、同じ入力とボクセル幅でVoxfieldとSHIFTを比較する。SHIFTの分類用に学習データや手付けの平面ラベルは用意しない。精度測定には、対応付けできる基準形状データを別途取得する。
平面が多い区間と人が横切る区間を分け、TSDF更新時間、基準形状に対する地図の距離誤差、ESDF層の使用メモリを測る。対象センサーの雑音に合わせて分類条件を調整する場合は、その条件を記録し、両手法を同じ記録で再評価する。
限界と課題
著者らは、平面ボクセルの勾配を固定すると、最初に斜めから見たときの向きが残り得ると述べる。分類処理にはフレームごとの費用があり、平面が少ないCow & Ladyでは、代表条件でのTSDF更新時間の短縮幅がFlatより小さい。
編集上の検証事項は、動く物体や細い障害物の周辺で距離と勾配がどう変わるか、対象センサーの雑音に分類条件が合うか、経路計画まで含む遅延が許容できるかである。確認できた本文の範囲では、補足資料に記された各系列の詳細設定は確認できない。
出典
元のタイトル・要旨を確認する（英語）
SHIFT: Surface-aware High-speed Integration For TSDFs
Real-time 3D mapping is fundamental for autonomous robotic navigation, with Euclidean Signed Distance Fields (ESDFs) serving as the standard representation for online motion planning. While recent advancements in non- projective distance fields yield highly accurate maps, their computational overhead remains a severe bottleneck. Conventional integrators redundantly re-fuse millions of depth pixels every frame, even long after the corresponding voxels have converged, wasting significant computational resources in environments dominated by large planar surfaces. In this paper, we present SHIFT (Surface-aware High-speed Integration For TSDFs), an efficient mapping framework designed to reduce this per-frame update cost. By exploiting structural redundancy directly from 3D depth geometry, SHIFT compresses flat local regions into weighted super-rays and freezes flat-voxel gradients. A compact ESDF voxel layout further reduces the memory footprint of the remaining wavefront. Extensive evaluations across various RGB-D and LiDAR sequences show that SHIFT cuts TSDF cost by 1.42 to 4.07 times, while holding mesh error within millimeters, and reduces ESDF-layer memory by up to 28%
