倉庫の搬送車群で方向と速度を分けて決めるHiRAD
HiRAD
HiRADの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

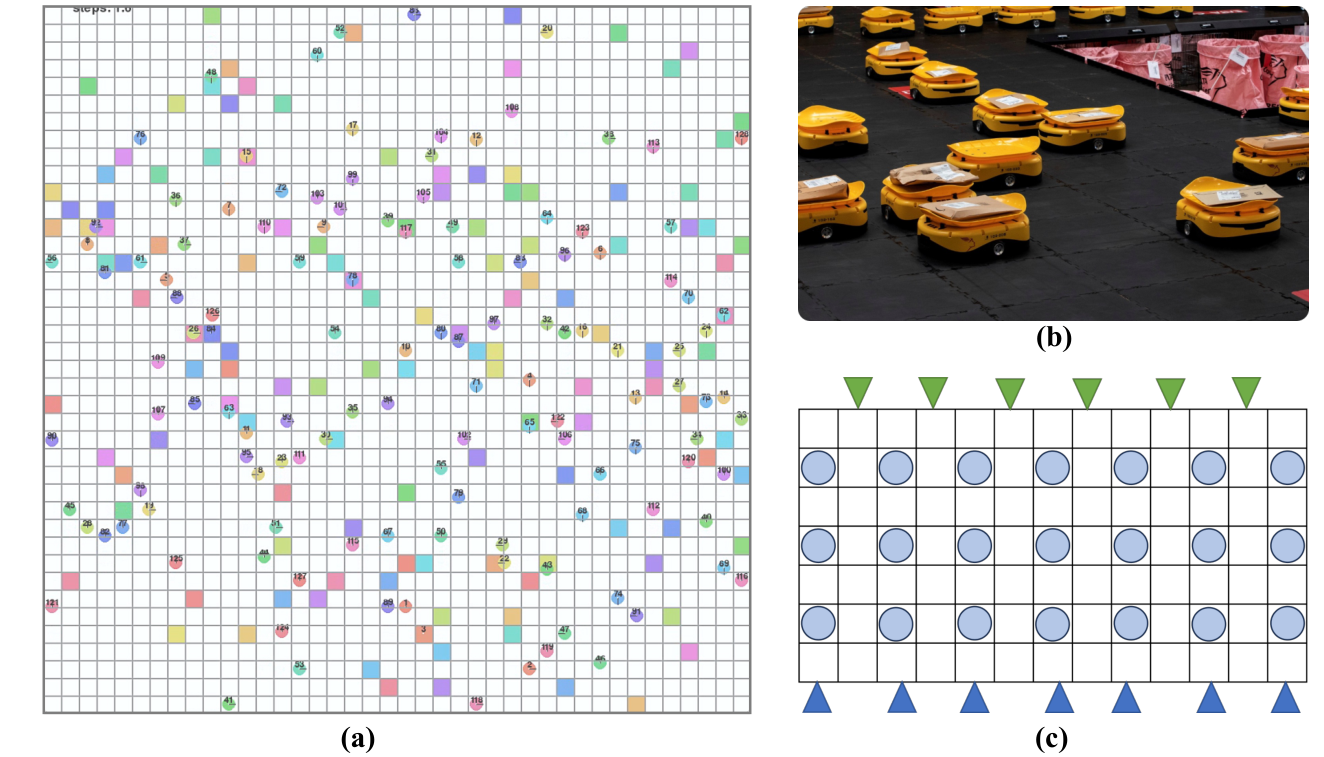

Figure 1. (a) Snapshot of an AGV Operating Scene ; (b) Physical AGVs; (c) Warehouse Map (Green Triangles: Pickup locations, Blue Triangles: Dropoff locations).
概要
- HiRADは、粗い地図で進行方向を選び、細かい地図上の速度モードで加減速を決める。
- 著者らは、ランダムなグラフと二つの倉庫地図で、メイクスパン45～63％減と判断一回あたりの遅延最大71％減を報告した。
- 走行中の方向判断を省き、地図上の位置を使って優先順位を確認することで、優先順位処理の計算量を車両数の二乗に比例する形から比例する形へ減らすとしている。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、HiRADの仕組み
- 01地図・車両状態・目的地
- 02粗い地図で方向選択
- 03細かい地図で速度制御
- 04地図上で優先順位確認
- 05各車の移動判断
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
倉庫内の無人搬送車（AGV）が増えると、各車を目的地へ送るだけでなく、互いの衝突を避けながら加速や停止を調整する必要がある。格子上を一歩ずつ瞬時に移動すると仮定した経路では、走行途中の位置や速度を十分に表せない。
一方、全車の経路を一括で決める方式は、車両の故障や指示変更に伴う再計画が負担になる。車両の実際の動きに合わせた判断を、次の移動に間に合う時間内で行うことが課題となる。
手法
HiRADは、地図と各車の状態、目的地から、進行方向と速度を決める。まず、ランダムに作った地図で学習した単一車両用の方針を各車に使い、周囲の地図情報と目的地への案内情報から方向を選ぶ。次に、元の区画を小さなマスに分けた地図で、あらかじめ定めた加速・定速・減速の速度モードを選ぶ。隣の区画で止まる場合は、加速後に減速して区画の中心で停止する。
各車が占有し得る周辺の区画を「排他領域」として表し、進路が重なる可能性を調べる。競合時は速度などに基づく優先順位に従い、優先度の低い車両を減速・停止させる。走行中など方向を変えられない時点では方向を選ぶ方針への問い合わせを省き、地図上で関係する区画の優先順位を参照する。出力は各車の移動判断である。
新規性
HiRADは、細かく区切った空間と時間で車両の加減速を表しつつ、進行方向の選択と速度制御を別の層に分ける。これにより、方向と速度を同時に選ぶ場合の行動の組み合わせを抑える設計である。
さらに、方向を変えられる時点に方針の問い合わせを絞り、地図上の位置を索引にして通行の優先順位を確認する。著者らは、優先順位の処理量を車両数の二乗に比例する形から、車両数に比例する形へ減らすとしている。
従来手法との違い
本文が挙げる従来の複数車両の経路探索には、全車の経路をまとめて計画する方式がある。経路から外れる事態が起きると全体の再計画が必要になる方式もある。強化学習は、行動の結果を手掛かりに判断方針を学ぶ方法で、本文が挙げる既存方式には格子上の瞬時移動を前提とするものがある。
HiRADは、粗い地図で方向を選び、細かい地図で速度を制御する。走行中の方向判断を省き、進路が重なる可能性がある場所では優先順位を確認する。ただし、報告された改善率がどの比較方式に対する値かは、確認できた本文の範囲では特定できない。
実験結果
著者らは、ランダムなグラフと二つの倉庫地図で評価し、メイクスパンを45～63％削減したと報告する。メイクスパンは、全車の経路のうち最も長いものの長さを表す指標である。開始から終了までの実行時間も短縮し、判断一回あたりの遅延は最大71％減ったとしている。
本文の計算量の説明では、優先順位の確認を車両数の二乗に比例する処理から、車両数に比例する処理へ減らす。確認できた本文の範囲では実験結果の表に届かず、改善率の比較相手、車両台数ごとの数値、衝突件数の測定値は確認できない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：搬送指示が集中する倉庫区画について、車両群の運行を事前に試算する。入力は通路地図、各車の開始位置と目的地、位置と速度の記録、通行できない区画とし、出力は各車の方向・速度の時系列と、全車の搬送が終わる時刻とする。
方針の学習には、本文の手順に沿って単一車両用のランダムな地図と開始・目的地の組を用意する。正解経路の教師ラベルは本文で指定されていない。位置と速度を得るセンサーの種類も確認できないため、既存の計測で必要な状態が分かるかを調べ、車両の加減速に合わせて速度モードを調整する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：一つの倉庫区画で、通路地図、各車の開始位置・目的地、位置と速度の時系列を集める。現行の経路決定方法を比較の基準とし、学習用には本文に沿って単一車両用のランダムな地図と開始・目的地の組を用意する。正解経路の教師ラベルは本文で指定されていない。
位置・速度を測るセンサーの種類を確認し、得られる記録に合わせて入力を整える。車両の加減速と停止位置に合わせて速度モードを調整したうえで、同じ搬送指示を比較する。メイクスパン、判断遅延、衝突の有無、停止位置の誤差を記録し、移動の時間内に判断が終わるかも測る。
限界と課題
著者らは、連続走行が成り立つ条件として、停止時に格子の中心にいること、速度モードが加速・定速・減速の運動条件を満たすこと、判断が移動の時間単位より短く終わることを示す。地図の細分化率や速度モードの値は、車両に合わせて調整する必要がある。
編集上の検証事項は、車体寸法、加減速、位置推定の誤差を反映しても、衝突を避けて所定の位置に停止できるかである。確認できた本文の範囲では、実験表、比較相手ごとの数値、実機での運用条件は追えない。報告された改善率を現場での性能見込みに使う前に、条件を確かめる必要がある。
出典
元のタイトル・要旨を確認する（英語）
HiRAD: A Flexible Large-Scale AGV Routing System
Automatic Guided Vehicles (AGVs) substantially boost warehouse throughput, but routing large-scale AGV fleets remains challenging. Classical Multi-Agent Pathfinding solvers suffer from exploding combinatorial complexity and super-quadratic runtime, while relying on idealized grid or piecewise-linear motion models that mismatch real-world kinematics. Recent Reinforcement Learning (RL) solutions improve flexibility via decentralized agent policies but depend on discretized spatiotemporal representations, require millions of episodes to converge, and incur full-map observation at every step, which leads to large models, slow convergence, and high inference latency that violates real-time industrial control constraints. To address these bottlenecks, we propose HiRAD, a hierarchical RL framework for continuous-space AGV routing with real-time guarantees: (1) a step-level spatiotemporal representation that translates continuous motion into a differentiable RL problem, (2) a hierarchical strategy that splits heading choice from velocity control to reduce the action space, and (3) an asynchronous event-driven decision pipeline that lowers inference complexity from O(n^2) to O(n) and cuts per-step latency by as much as 71 percent. Across random graphs and two warehouse maps, HiRAD reduces makespan by 45 percent to 63 percent and shortens end-to-end runtime.
