四足歩行ロボットが地形の見た目と歩いた感触を重ねて作る探索地図
Terrain-Aware Autonomous Planetary Exploration
Terrain-Aware Autonomous Planetary Explorationの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

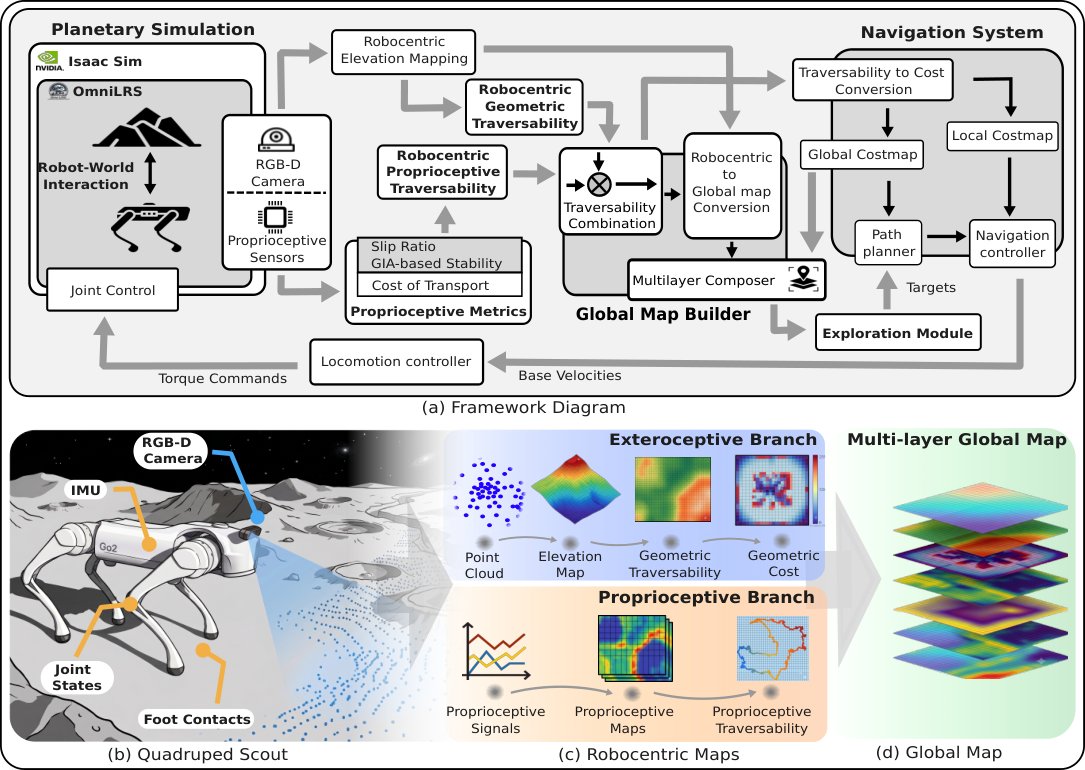

Fig. 1 : Overview of the proposed exploration and mapping framework. (a) System architecture. (b) RGB-D and proprioceptive sensing on lunar-like terrain. (c) Conversion of exteroceptive and proprioceptive measurements into robot-centered terrain maps. (d) Global multi-layer gridmap. (AI usage: Some parts of subfigures (b) and (d) were generated by AI.)
概要
- 深度画像から地形の形を、関節や接地の信号から滑り・安定性を測り、同じ地図に蓄積する。
- シミュレーションの３区画では、未知領域の観測割合がいずれも94％を超えた。
- 蓄積地図を使った再訪では平均CoTが低下したが、寄与した要因の切り分けは今後の課題である。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Terrain-Aware Autonomous Planetary Explorationの仕組み
- 01深度画像と歩行信号
- 02地形と接地を地図化
- 03未知領域の目標選択
- 04探索地図と移動経路
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
未知の起伏や岩がある地形を自律探索するには、進める場所だけでなく、移動時の滑り、安定性、エネルギー負荷を把握したい。カメラから分かる斜面や凹凸が似ていても、実際に歩いたときの負荷が同じとは限らない。
この研究は、外部を観測するカメラと、ロボット自身の関節・接地状態を読むセンサーを組み合わせる。月面に似せた環境で、事前の全体地図を持たずに探索し、次の移動にも使える地図を増やすことを狙う。
手法
ロボット上のRGB-Dカメラは色画像と深さを測り、近くの高さ、傾斜、凹凸から地形の通りやすさを推定する。同時に関節の動き、足の接地、慣性の測定から、滑りや安定性、CoTを計算する。たとえば見た目は平らな区画でも、実際に滑ればその位置の評価を下げられる。
観測を位置合わせして多層の格子地図に蓄積する。未通過区画にはカメラに基づく値を使い、歩いた区画では接地経験を加えて評価を修正する。未知と既知の境界から探索目標を選び、距離と地形の通りにくさを考慮した経路で移動する。移動後に地図を更新し、次の目標選択へ戻る。
新規性
既往研究で扱っていた歩行中の地形記録を、外部センサーによる地形評価、未知領域への目標選択、自律移動と一つの流れに組み込んだ。地形の形だけでなく、実際に通った場所での滑りや安定性を同じ地図位置に重ねる。
未踏の場所は見た目に基づく評価を使い、通過済みの場所だけ歩行経験で評価を修正する。この違いを明示した地図を探索と再訪に使う点が中心である。
従来手法との違い
論文内の比較は、最初の探索と、その際に蓄積した地図を使って同じ目標列を再訪する移動である。著者らは３つの対象領域すべてで、再訪時の平均CoTが探索時より低いと報告した。CoTは移動距離と重さを考慮したエネルギー消費の指標である。
ただし、この比較だけでは、どの地図層や経路選択が改善に効いたかは分からない。著者らも各層の寄与を分ける追加試験が必要としている。
実験結果
著者らはROS 2で実装し、NVIDIA Isaac Sim上の月面に似た環境で四足歩行ロボットを評価した。地図の格子は0.1メートル間隔。面積400、900、1,600平方メートルの３区画で、探索済みの割合はそれぞれ97.72％、95.04％、94.68％だった。
所要時間は430、620、820秒、移動距離は210、305、410メートルと報告されている。蓄積した地図を用いて同じ目標列を再訪すると、３区画とも平均CoTが初回探索時より低かった。ただし、示された比較は初回と再訪の条件差を含む。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：屋外設備の点検前に、四足歩行ロボットで未測量の砂利道や段差のある通路を下見する。入力は深度付きカメラ画像、関節や接地の記録、点検したい区画で、出力は高さ、歩きやすさ、滑り、移動負荷を位置に重ねた地図と候補経路である。
先行するロボットが区画内を探索して地図を更新し、後続の点検担当者が通路候補を確認する。実機の安全基準を満たすかは別途検証する前提で、まず移動負荷の高い区間を見つける用途に絞る。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず限定した試験区画で、カメラだけから作る地形コスト地図を基準とし、歩行中の滑りと安定性を重ねた地図を同じ区画で比較する。初期位置、目標、探索時間の上限をそろえ、未知領域の観測割合と到達時間を記録する。
再訪時には平均CoT、移動距離、滑り検出、通れなかった区画を測る。通過していない場所には歩行経験の値を付けず、地図上で区別する。差が出た場合も、経路の違いと地図層の寄与を分けて確認する。
限界と課題
著者らは、CoT低下の原因を個々の地図層や経路判断に分解するには追加試験が必要だと述べる。評価は月面に似せたシミュレーション環境であり、本文で示された数値を実地での踏破率や省エネルギー率として扱うことはできない。
導入に向けた編集上の確認事項は、深度画像が取りにくい照明や粉じんの下で地図が保てるか、滑りや安定性の測定が実地で再現するか、未踏区画を安全に扱えるかである。歩いた場所だけに得られる情報の空白も明示したい。
出典
元のタイトル・要旨を確認する（英語）
Terrain-Aware Autonomous Planetary Exploration for Exteroceptive-Proprioceptive Mapping with Quadruped Scouts
Autonomous planetary exploration requires robots to navigate unknown, uneven terrain while assessing risk, traversability, and energetic cost. Quadruped scouts are well suited for this task because they can traverse irregular surfaces and gather mobility-relevant information during locomotion. This paper presents a terrain-aware exploration framework that combines exteroceptive and proprioceptive mapping for a quadruped robot in lunar-like environments. An onboard RGB-D camera builds robot-centered elevation maps, estimates geometric traversability, and derives navigation costs for autonomous planning. In parallel, proprioceptive measurements provide interaction-aware terrain cues that complement geometry-based assessment. Local maps are incrementally registered into a global multi-layer representation, which is used by an exploration module to select targets in unexplored regions of interest. The targets are reached by an autonomous navigation system that guides collision-aware motion using the available map and cost layers. Simulation results on NVIDIA Isaac Sim show autonomous exploration, map expansion, and spatial association between terrain geometry and robot-terrain interaction. Subsequent navigation using this information exhibits lower average Cost of Transport (CoT) than initial exploration.
