折り紙型の車輪でLiDARの視点も変更、低価格ロボットの深度欠損を削減
Origami-Inspired Sensor Fusion Robot
Origami-Inspired Sensor Fusion Robotの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

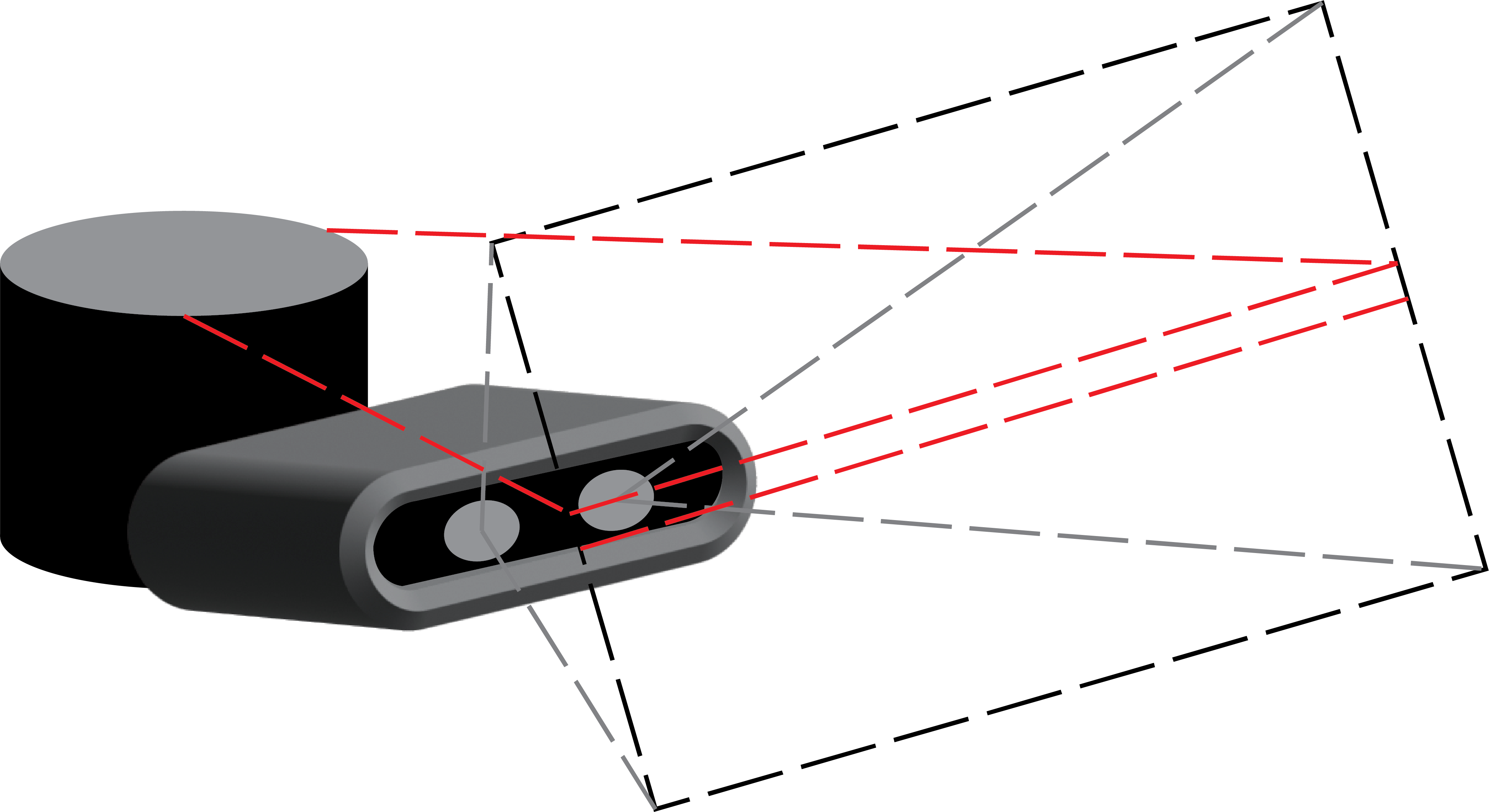

Fig. 1: System overview. Left: sensor suite combining a RealSense D435i RGB-D camera, an RPLiDAR A2M12 2D scanner, and a BNO055 IMU. Center (Contribution 1): confidence-weighted fusion pipeline that blends LiDAR depth into the RGB-D stream before passing the result to RTAB-Map. Right (Contribution 2): origami morphing wheels tilt the chassis to sweep the 2D LiDAR vertically; the IMU compensates the tilt in software. The flat (left) and fully unfolded (right) views are CAD renders. The four labelled poses are milestones along a continuous wheel motion, during which the LiDAR sweeps through intermediate elevations.
概要
- 変形する車輪で車体を傾け、既存の2D LiDARの走査面を上下に動かす。
- RGB-DとLiDARを融合し、無効深度の平均割合を屋内21%から11%、屋外48%から18%へ減らした。
- 単一試作機の深度被覆の検証であり、地図精度や災害現場での性能を保証する結果ではない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Origami-Inspired Sensor Fusion Robotの仕組み
- 01RGB-DとLiDAR計測
- 02IMUで傾きを補正
- 03深度画像へ融合
- 04RTAB-Mapへ入力
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
小型移動ロボットが周囲の形状を把握するには、軽量で安価なセンサーが求められる。色と距離を同時に撮るRGB-Dカメラは、模様の少ない壁や強い日差しで距離を得られない画素が増える。一方、平面を測る2D LiDARだけでは高さ方向の情報が不足する。
本研究は、移動のために変形する車輪を持つ機体で、この二つを組み合わせる。別の首振り機構を増やさずに車体の傾きを使い、距離計測の視点まで変えることが狙いである。
手法
折り紙に着想を得た車輪の形が変わると、車体の前後方向の傾きも変わる。固定された2D LiDARはその途中で異なる高さ方向を走査し、車輪を止めれば選んだ視点を維持できる。IMUという慣性センサーで車体の姿勢を把握し、傾いたままの計測を座標変換で補正する。
LiDARの距離点をカメラ画像へ投影し、信頼度に応じて深度を融合する。例えば白い壁でカメラの距離が抜ける場所を、視野が重なる範囲のLiDARで補う。融合した深度画像をRTAB-Mapという位置推定と地図生成の処理へ渡す構成である。
新規性
特徴は、車輪を変形させるために既にある駆動を、計測方向の制御にも再利用する点である。走行用の自由度と能動的な知覚を同じ機構へまとめ、小型機体の搭載制約へ対応する。
深度融合による欠損の補完と、傾きによる走査面の拡張は異なる働きである。両者を一体化した試作機を示すが、車輪の変形だけで密な三次元LiDARと同等になると主張するものではない。
従来手法との違い
実験ではカメラだけの構成と、LiDARを融合した構成を比較する。本文は、従来の2Dスキャナーを専用機構で首振りさせる方法に対し、本機体では車輪の駆動を再利用すると説明している。
比較で確認するのは深度画像の欠損割合で、センサー間の重なりがある場所を補えるかが中心となる。高価な3D LiDARに対する地図精度や走破性の優位性を、この実験から読み替えることはできない。
実験結果
著者らの試作機は三百米ドル未満、二キログラム未満である。模様の乏しい屋内廊下と日光の当たる屋外で、センサー構成ごとに三回走行し、画面全体の無効深度の割合を測った。
平均割合は屋内で21%から11%、屋外で48%から18%へ下がった。走行は手動で、おおむね同じ経路を繰り返した条件である。著者らはこれを深度の被覆に関する記述統計として位置付け、距離の正確さ自体のベンチマークとは区別する。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案として、施設点検ロボットが白い壁や日差しの強い出入口を通る際の計測補助を考える。入力はカメラ深度、LiDAR点、車体姿勢で、出力は欠損の少ない深度画像と地図生成用の観測である。
通常は走行を続け、深度欠損が増える場所で視点を変えて観測を追加する流れが想定できる。点検物の見落とし削減まで実証した結果ではなく、距離計測の抜けを減らすための運用案である。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案では、既存カメラ単独を基準にして、模様の少ない壁と屋外出入口で融合を試す。欠損率に加え、既知の距離との差、処理遅延、姿勢を変える間の地図の乱れを測定する。
カメラとLiDARの位置関係を校正し、時刻ずれも点検する。同じ経路を複数回通して差を記録し、車輪の姿勢変更による効果と融合だけの効果を分ける。搭載重量や走行安定性の変化も導入条件として確認したい。
限界と課題
著者らの評価は単一の試作機と限られた場所で行った特性確認である。カメラとLiDARの視野が重ならない場所は同じ方法で補えず、欠損が減っても各点の距離が正確になるとは限らない。
編集上の確認点は、移動中の振動、車輪の変形速度、反射面や障害物の形による変化である。災害現場の瓦礫や狭所で使うには、深度画像だけでなく地図精度、転倒、機構の耐久性を追加で検証する必要がある。
