温度差を移動して熱を回収、ロボットの経路にエネルギー獲得を組み込む
Autonomous Thermodynamic Cycles
Autonomous Thermodynamic Cyclesの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

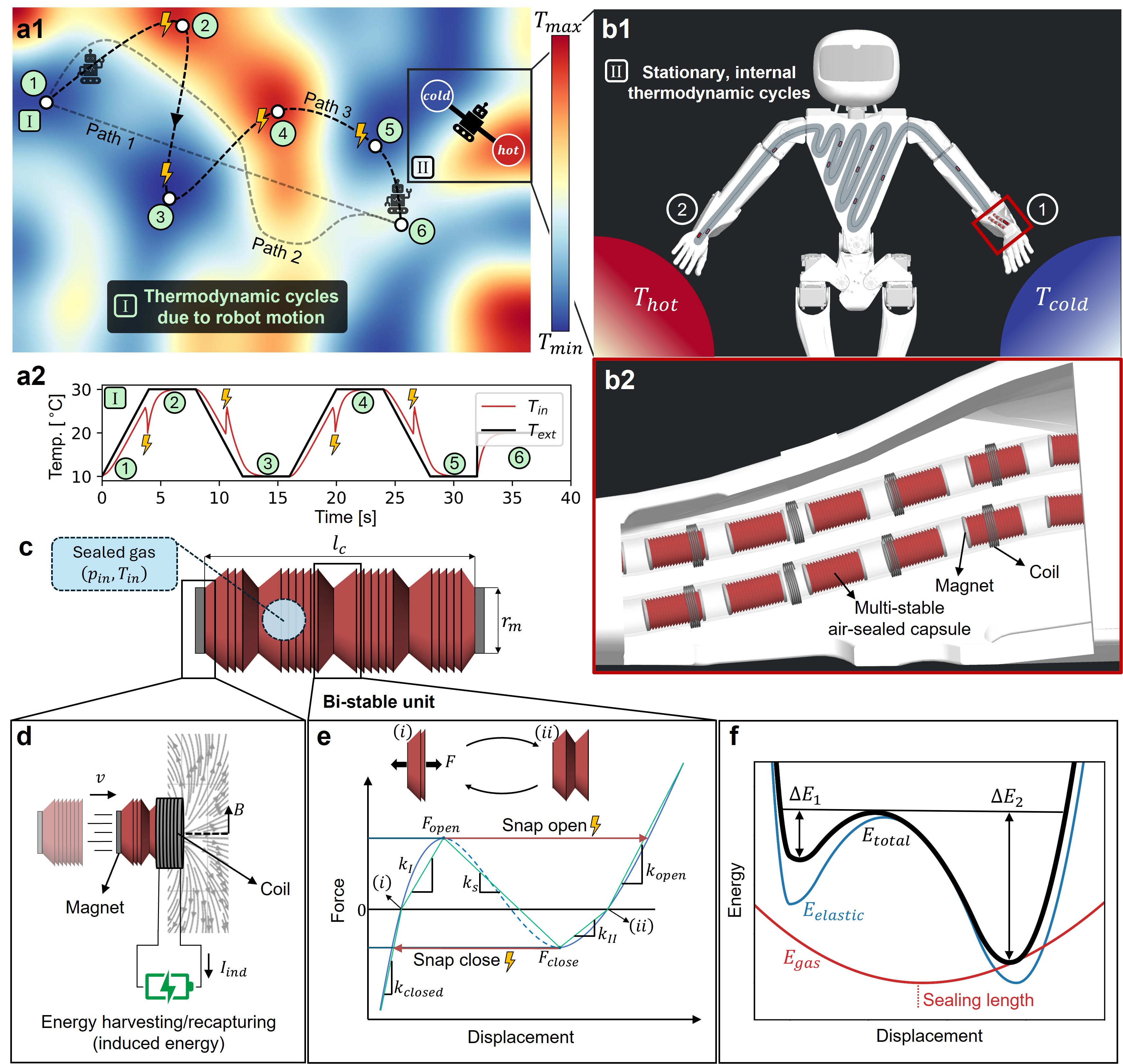

Figure 1: Energy storage and harvesting mechanisms using gas-filled multistable capsules. (a1) Robot paths across a spatially varying thermal environment, illustrating two operating modes: (I) energy harvesting by traversing alternating hot and cold regions and (II) stationary operation using local temperature gradients. (a2) Corresponding internal capsule temperature along a representative trajectory (Path 3), showing thermal lag and state-transition events (marked by lightning symbols), where T i n T_{in} and T e x t T_{ext} denote are the capsule’s internal and external temperatures, respectively. (b1) Schematic of embedded capsules as distributed energy units within a robotic platform. (b2) Capsules that are transported within an internal vascular system, actuated by solenoids. (c) The sealed gas-filled multistable capsule composed of a series of bistable units with magnets at its edges. (d) Electromagnetic energy conversion during rapid capsule transition, induced by the motion of a mounted magnet relative to a surrounding coil. (e) Piecewise-linear approximation of the force-displacement response of a bistable unit, highlighting two stable states and snap force thresholds ( F o p e n F_{open} , F c l o s e F_{close} ). (f) Effective energy profile of a bistable capsule, combining elastic and gas-pressure contributions, and the energy barriers Δ E 1 \Delta E_{1} and Δ E 2 \Delta E_{2} between closed and open states, respectively.
概要
- 気体入り多安定カプセルが温度変化で急に形を変える現象を、熱サイクルとして利用する。
- 高温と低温の領域を交互に通ることでエネルギーを回収し、移動費用と獲得量を考える経路モデルを示す。
- 75℃と0℃の貯槽を結ぶ管内で原理を実験し、移動経路の最適化は別にモデル化した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Autonomous Thermodynamic Cyclesの仕組み
- 01高温・低温領域へ移動
- 02気体と弾性体の状態変化
- 03急な形状遷移
- 04エネルギー回収
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
この研究は、空間の温度差を移動しながら利用する熱サイクルを、ロボットのエネルギー計画へつなげる。熱サイクルは加熱と冷却を繰り返して仕事を取り出す過程で、通常は固定した高温源と低温源の間で動作する。
移動体が温度の異なる場所へ行けるなら、熱の利用可能性も位置に依存する資源として扱える。ただし熱を得るための寄り道自体にもエネルギーが必要であり、最短距離と最も有利なエネルギー収支は一致しない場合がある。
手法
複数の安定した形を持つ気体入りカプセルを使う。加熱・冷却で内部の気体圧と弾性力の釣り合いが変わり、閾値を越えると形が急に切り替わる。このスナップ遷移で生じる運動を、端部の磁石と周囲のソレノイドによる電磁誘導を通して電気エネルギーへ変換する。
温度の異なる領域を交互に通ると、同じカプセルが開閉のサイクルを繰り返す。経路側では温度場をグラフとして表し、熱状態を切り替えられる移動に回収の価値を与える。例えば目的地へ直進する経路と、途中で高温・低温の境界を通る経路について、移動費用と回収機会の釣り合いを比較する。
新規性
特徴は、熱サイクルを固定設備の中だけの過程とせず、移動と環境の計測に結び付けた点だ。カプセル内部の状態変化と、移動体がどこへ行くかという大きな尺度の計画をつなぐ。
温度場を単なる障害や条件ではなく、獲得できるエネルギーの分布として扱う。これは言語モデルや学習方策の提案ではなく、ロボットの移動を支える物理機構と経路最適化の研究として位置付けられる。
従来手法との違い
従来の固定した熱源間のサイクルに対し、温度変化へアクセスする動作を計画に含める。本文の経路例は、最短経路、回収への中程度の重みで寄り道する経路、強い重みで回収領域を長く通る経路を対比する。
重みが大きいほど寄り道が有利になるが、実際に得られる量と移動費用の設定に依存する。確認した範囲で他の電源方式との統一的な効率比較は判断できず、一般のロボットで最も有利な電源だとは言えない。
実験結果
原理実験では75℃の高温貯槽と0℃の氷水貯槽を結ぶ水入りの閉管にカプセルを循環させた。六つのソレノイドによる磁場で移動し、110ミリ秒の駆動と5秒の熱平衡待ちを繰り返す構成だった。
四つのカプセルの温度と長さ、開閉状態を記録し、熱による状態遷移を示した。開状態と閉状態の名目伸長差は39.5%だった。経路例はモデル・シミュレーションとして示され、管内の外部駆動実験を自立走行ロボットの収支実証と混同しないことが必要だ。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：温度分布が既知の試験環境で、点検ロボットの経路候補へ熱回収の機会を加える。入力は温度地図、始点・終点、移動費用、回収機構の測定特性で、出力は収支を考慮した経路とする。
単に高温へ近付くのではなく、機構の状態を切り替える温度履歴を計画する。実際の点検へ使う前に、移動と待機に要したエネルギーを差し引いても得があるかを検証する分析用途を想定する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：まず温度を管理した小さな装置で、カプセルの遷移条件、回収量、熱平衡に必要な時間を測る。測定した値を経路モデルへ入力し、最短経路と回収を重視した経路を比較する。
回収エネルギー、移動・待機の消費、到着時間を別々に記録する。温度地図の誤差を加えても計画が有利かを調べる。外部の移動駆動に要する分を含め、装置単体の変換と全体の純収支を分けて評価する。
限界と課題
確認できた本文の範囲では、実験装置と移動経路のモデルは異なる検証段階にある。温度差でカプセルが循環することは、任意の環境で移動体がエネルギー的に自立することの証明ではない。
編集上の確認点は、実環境の温度幅、伝熱の速度、カプセルの繰り返し耐久性、回収系と駆動系の収支である。待機時間や寄り道が点検の目的を妨げない条件を明示し、利用できる温度場のある用途に限定して検討したい。
出典
元のタイトル・要旨を確認する（英語）
Autonomous thermodynamic cycles via robotic mobility and sensing
Thermodynamic cycles are the foundation of energy conversion across natural and engineered systems, transforming heat into useful work. However, these cycles traditionally operate between fixed thermal reservoirs, restricting them to specific locations and temperature differences. Here, we introduce autonomous thermodynamic cycles enabled by robotic mobility and sensing, allowing robots to perform thermodynamic cycles by accessing spatially varying temperature fields. We experimentally realize this concept using multistable gas-filled capsules that circulate within the system across a thermal gradient. Our model reveals that rapid transitions in the capsules' energy states allow the system to operate as a mobile heat engine that harvests and stores energy. By linking the capsule-scale internal energy dynamics to the robot's large-scale navigation strategy, we optimize locomotion paths that balance motion cost and energy harvesting. These findings demonstrate that thermodynamic cycles can emerge when autonomous systems navigate their environments, offering an artificial analog of organisms that forage for energy across spatial resources.
