柔らかい脚の変形を姿勢計算と制御へ組込み、剛体と弾性体を持つ人型ロボットの平衡を調整
Hybrid-Link Humanoid Compliance Control
Hybrid-Link Humanoid Compliance Controlの原論文から掲載した図です。細部はクリックして拡大できます。
出典：Hybrid-Link Humanoid Compliance Control / arXiv ↗概要
- 柔軟部の連続的な変形を区分一定ひずみモデルで表し、逆運動学へ組み込む。
- 受動的な弾性と能動的な関節制御を合わせ、力とトルクによる制御を最適化する。
- 立位・跳躍・歩行はシミュレーション、板ばね型脚の実機では立位平衡を検証した。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Hybrid-Link Humanoid Compliance Controlの仕組み
- 01目標姿勢と弾性特性
- 02柔軟部の変形をモデル化
- 03釣合う姿勢を計算
- 04柔らかさを最適化
- 05力とトルクで制御
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
人型ロボットの脚にばねのような柔軟部を入れると、衝撃を和らげたり運動のエネルギーを蓄えたりできる。一方、関節角だけで姿勢を決める剛体の計算では、荷重による脚の変形と重心の変化を捉えられない。
本研究は、剛体と柔軟体がつながる脚を持つ人型ロボットの姿勢生成と制御を扱う。柔らかさを単なる外乱として補うのではなく、重力との釣合いと能動制御の一部として計算することを目指す。
手法
柔軟構造の変形を区間ごとにひずみが一定とみなすPCSモデルで近似する。目標の足先位置などから関節状態を求める逆運動学に、弾性の復元力と重力の釣合いを加える。例えば体重が片脚へ移ると板ばねがたわむため、その変形を含めて足先と胴体の位置関係を求める。
制御ではコンプライアンス、つまり力に対してどれだけ変位するかを表す量を調整する。受動部の柔らかさと関節の能動的な応答を一緒に扱い、全体の安定性を考えて最適化する。関節間の影響を含む行列を使うため、位置指令だけではなく力・トルク制御として実装する。
新規性
柔軟脚の復元力を姿勢計算に含め、受動的な変形と能動的な関節の柔らかさを統一して設計する点が中心である。全身を剛体として接触力だけを配分する処理では扱いにくい構造を対象とする。
以前の会議発表で扱った立位と跳躍の計算に加え、本稿は逆運動学、二足歩行のシミュレーション、実際の柔軟部の変形計測を用いた立位試験を追加している。
従来手法との違い
一般的な二次計画法による逆動力学では、目標加速度から関節力と接触力を制約下で配分する。著者は受動弾性のある構造ではその実行可能な解が限られると述べ、コンプライアンスを直接扱う方式を提案する。
柔軟部を持つだけで安定した動作が得られるという比較ではない。どの姿勢でどれだけ変形するかと、制御で補える範囲をモデル化する必要がある。全方式の実機性能を一つの数値で順位付けした結果としては扱わない。
実験結果

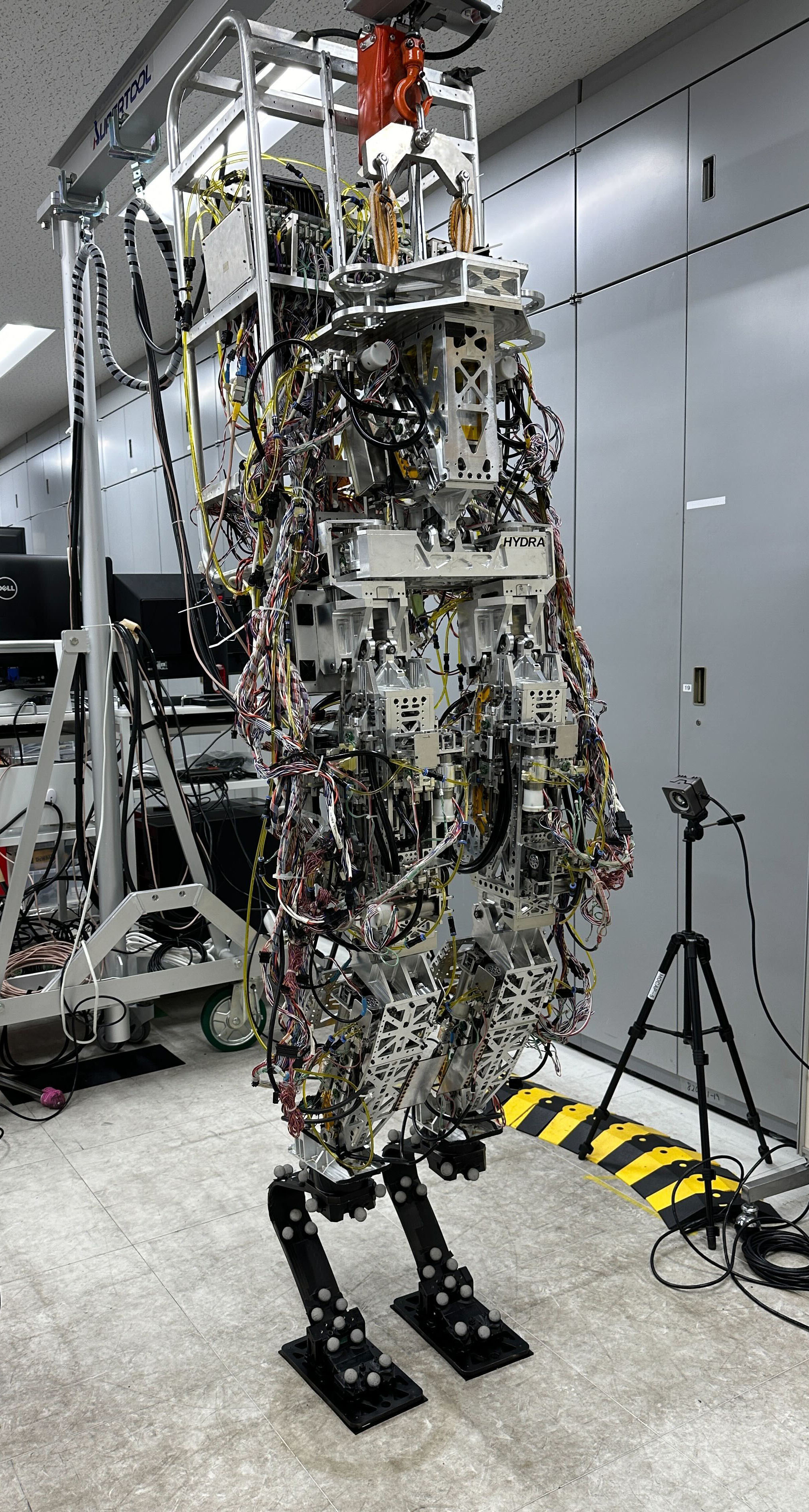

著者は順動力学シミュレーションで立位、跳躍、歩行を検証し、板ばね型の義足構造を持つ二足機体で両脚支持と片脚支持の立位平衡を試験した。実機ではモーションキャプチャを使って脚の変形を測る。
本文の歩行例は九歩で、一歩一秒、両脚支持0.4秒、歩幅0.05メートルなどの条件を示す。支持の切替で変形が急に変わる様子も説明される。歩行の計算結果と、立位を検証した実機結果は分けて読む必要がある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：衝撃を吸収する柔軟脚を備えた点検ロボットの設計で、脚の荷重と目標姿勢を入力し、変形を含む関節姿勢と制御応答を計算する。柔らかい部品の採用時に制御設計も合わせて見直す。
試作段階で左右の荷重移動とたわみを記録し、足先が狙った位置に残るかを確認する。弾性部品だけを交換して従来の剛体制御をそのまま使うのではなく、機体のモデル更新と一組の工程として検討する。
応用先の候補からNauhに相談できます。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：単脚の荷重試験で剛性と変形を測り、PCS近似が実測のたわみを説明できるか確認する。まず静止姿勢で剛体近似と柔軟部を含む計算を比較し、姿勢誤差を評価する。
次に両脚支持から片脚支持へ荷重を移す試験で、重心の揺れ、関節トルク、接触状態を測る。跳躍や歩行へ進む前にモデル誤差と制御遅延の影響をシミュレーションし、位置制御と力制御の実装条件を整理する。
限界と課題
確認できた本文にはモデルとシミュレーションの説明が多く、実機で動的な歩行や跳躍まで成立したと判断できる範囲ではない。要旨も実機での検証を立位の平衡制御として記載している。
編集上の確認点は、材料の経時変化、強い衝撃でのモデル誤差、変形計測を実運用へどう置くかである。エネルギーを蓄える構造の利点と、制御を含む消費エネルギーの低下は別々に計測したい。
出典
元のタイトル・要旨を確認する（英語）
Modeling and Control of a Rigid-soft Hybrid-link Humanoid Robot
Physical flexibility plays a significant role not only in human motions but also in robot motions. For example, a humanoid robot with passive and flexible elements, which can be regarded as a rigid--soft hybrid-link system, has the advantages of storing energy and mitigating impact in a dynamic motion. However, the motion design and control of a hybrid-link system are challenging to achieve and have only been discussed in the literature. In this study, we propose the framework of inverse kinematics and compliance optimization-based control for a hybrid-link humanoid system that represents the continuous deformation of a flexible structure using the piece-wise constant strain (PCS) model. The proposed method was validated using forward dynamics simulations for standing, jumping, and walking motions. Then, we built an experimental setup using a biped humanoid robot with leaf-spring type prosthesis leg, in which the prosthesis deformation was measured by a motion capture system. Using this setup, we experimentally validated the proposed method for standing balance control in both double- and single-support cases.
