音の方向を複数の解像度で照合、GSPWDが球面マイクの偽ピークを抑える
Multiscale GSPWD
Multiscale GSPWDの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

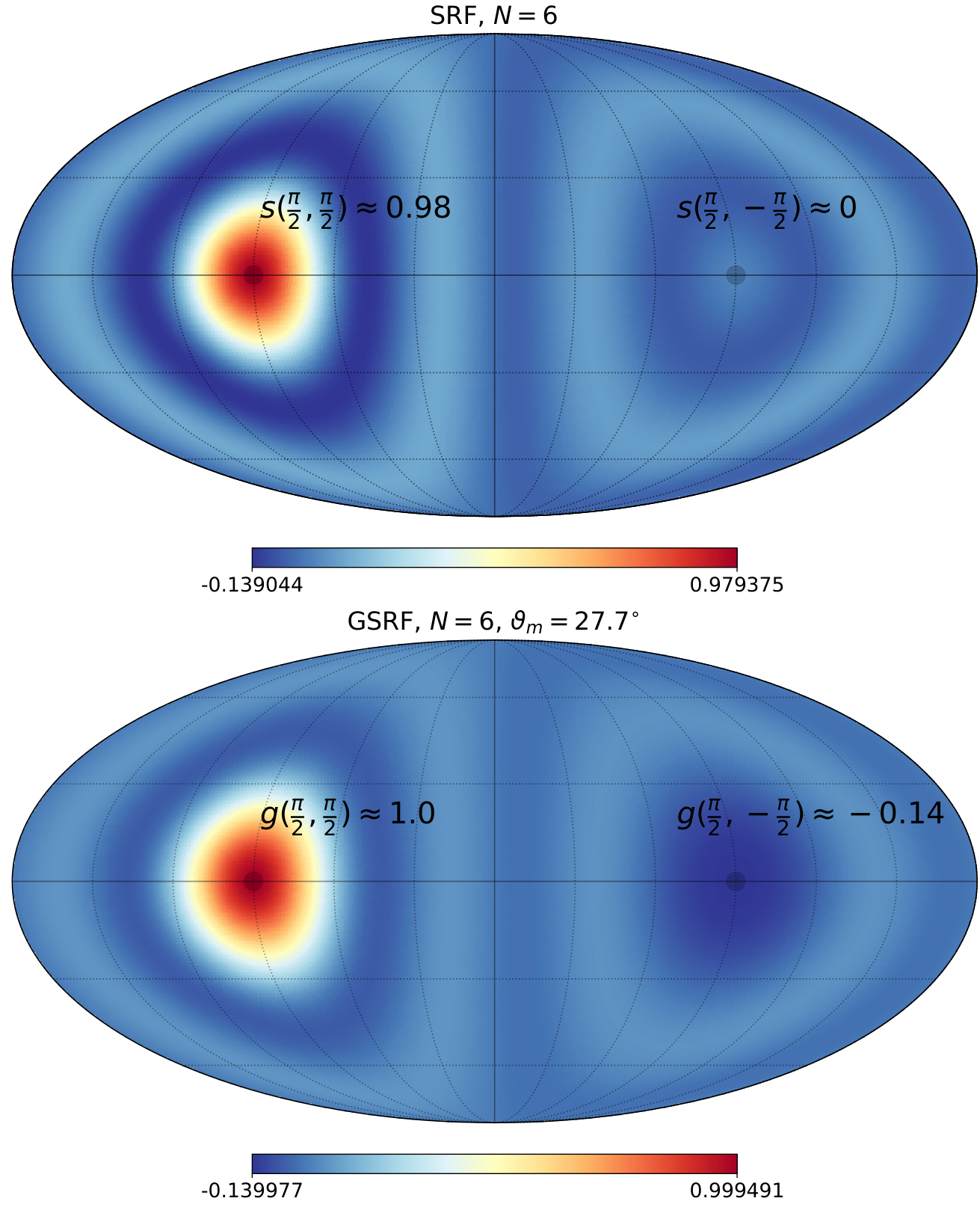

Fig. 2: Comparison of SRF and GSRF of order N = 6 N=6 for two plane waves of amplitudes 1.0 1.0 and − 0.14 -0.14 incident from ( π 2 , π 2 ) (\frac{\pi}{2},\frac{\pi}{2}) and ( π 2 , 3 π 2 ) (\frac{\pi}{2},\frac{3\pi}{2}) , respectively. Mollweide projection is used in the plots.
概要
- 球面上の音の分布を少数の平面波へ分解し、到来方向と振幅を推定するモデルベース手法。
- 横や背後に生じる応答を抑える球面カーネルと、複数解像度で一致する候補を選ぶ処理を組み合わせる。
- 数値シミュレーションで従来SPWDより方向回復が改善したと報告するが、実環境での性能は別途確認が必要。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Multiscale GSPWDの仕組み
- 01球面音場の係数
- 02解像度別の応答地図
- 03共通方向の候補選択
- 04平面波の方向と振幅
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
球面状に配置したマイクで音を測ると、周囲のどの方向から音が来たかを球面の地図として表せる。音源の位置推定や反射音の分離に使えるが、マイク数が有限なため、本来の音以外の方向にも応答の山が現れ、弱い音を見落とすことがある。
SPWDは、この地図を少数の平面波、つまり一定方向へ進む波の組として説明する方法である。観測の再現が良くても、余計な方向を多数選べば音源の解釈を誤るため、再構成と方向推定を区別する必要がある。
手法
入力は球面調和関数という球面上の基底で表した音場の係数である。まず各方向への感度を表す球面カーネルを設計し、正面の応答を保ちながら横の不要応答を小さくし、真後ろの応答をゼロにする。これを使って複数の次数、すなわち異なる空間解像度の応答地図を作る。
次に、各地図と候補方向の波がどれほど合うかを調べ、その一致度を調和平均でまとめる。ある解像度だけで強く見える候補には低い点が付く。方向を一つ選ぶたびに既選択の波で説明できる部分を引き、残差が小さくなるまで繰り返す。例えば強い正面音と弱い背後音を、不要な応答と取り違えず抽出することを狙う。
新規性
改善の核は、不要方向への応答を抑える辞書と、解像度間の一致を要求する候補選択の組合せである。辞書は候補の波形を並べた集合で、観測をその少数の組合せとして近似する。
複数解像度では真の方向だけでなく波の振幅も共通である点を利用する。一つの地図を精密に当てはめるより、異なる地図で一貫して説明できる成分を選ぶよう設計した点が特徴となる。
従来手法との違い
元のSPWDは球面ディリクレカーネルと呼ばれる応答を使い、一つの解像度で少数成分を選ぶ。著者は、その横や背後の応答が方向の誤選択につながると説明する。提案法はカーネル自体と選択規則を変更する。
ただし不要応答の低減には主な応答の幅が広がる交換条件がある。提案法があらゆる近接音源を分離するという意味ではなく、誤方向の抑制と空間分解能の両方から評価する必要がある。
実験結果
著者は数値シミュレーションにより元のSPWDと比較し、特に高い次数で方向集合の回復が統計的に改善したと報告する。確認できた本文の範囲では、評価節の詳細条件や改善率の数表までは確認できない。
説明例では次数6、振幅1.0と−0.14の二つの平面波を反対方向から入れ、元の応答地図で消えていた弱い成分の山が提案する地図では見える。これは仕組みを示す例であり、実録音や雑音条件全般の性能保証ではない。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案として、工場の点検ロボットで異音の方向を人へ提示する前処理に使う。球面マイクから得た音場を入力し、主要な到来方向と各成分の強さを出力して、点検員が確認すべき設備を絞る。
異音の種類を識別するモデルとは役割を分ける。反射を別の機械の音と誤認する場面を減らせるかを調べ、方向候補と音の記録を一緒に残すことで、判断の根拠を後から確認できる運用を想定する。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案は、方向が既知の少数音源を使い、元のSPWDを基準としてカーネル変更のみと複数解像度の併用を順に比較する。音源数、角度差、強弱差を変え、方向誤差と偽検出数を記録する。
その後に反射や背景音を増やし、振幅誤差、残差、処理時間を測る。再構成誤差だけが下がって候補が増える状態を成功と数えず、必要な方向を少数で提示できる条件と、判断を保留すべき条件を決める。
限界と課題
本文は、直接音と初期反射が少数の方向へ集中する場合に疎な表現が成り立ちやすく、反射が密になり拡散的な音場へ近づくと仮定が弱まると説明する。有限の方向格子によるずれや、低周波での雑音増幅も残る。
編集上の確認点は、実際のマイク配置と校正誤差を含めた方向精度、および必要な時間内に処理できるかである。停止条件は残差や既知の成分数に依存するため、未知の音源数を常に正しく決める仕組みとしては扱わない。
出典
元のタイトル・要旨を確認する（英語）
Multiscale Generalized Sparse Plane Wave Decomposition in the Spherical Harmonic Domain
Sparse plane wave decomposition (SPWD) is a physics-driven model-based approach for analyzing sound fields that is suitable for real-time operation. SPWD is used in different contexts such as direction of arrival (DOA) estimation and sound field separation. SPWD employs spherical Dirichlet kernels to decompose sound fields represented as steered response maps into a finite number of plane waves using sparse recovery techniques. This article proposes a multiscale generalized sparse plane wave decomposition approach that uses an optimal spherical kernel and a multiscale sparse decomposition method to improve recovery performance. The utility of the proposed approach is shown by comparisons with the original SPWD approach via extensive numerical simulations.
