変えても性能指標が同じ関節角を探索から除外、ロボット作業空間と配置最適化を省計算化
Joint-Angle Invariance
Joint-Angle Invarianceの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む

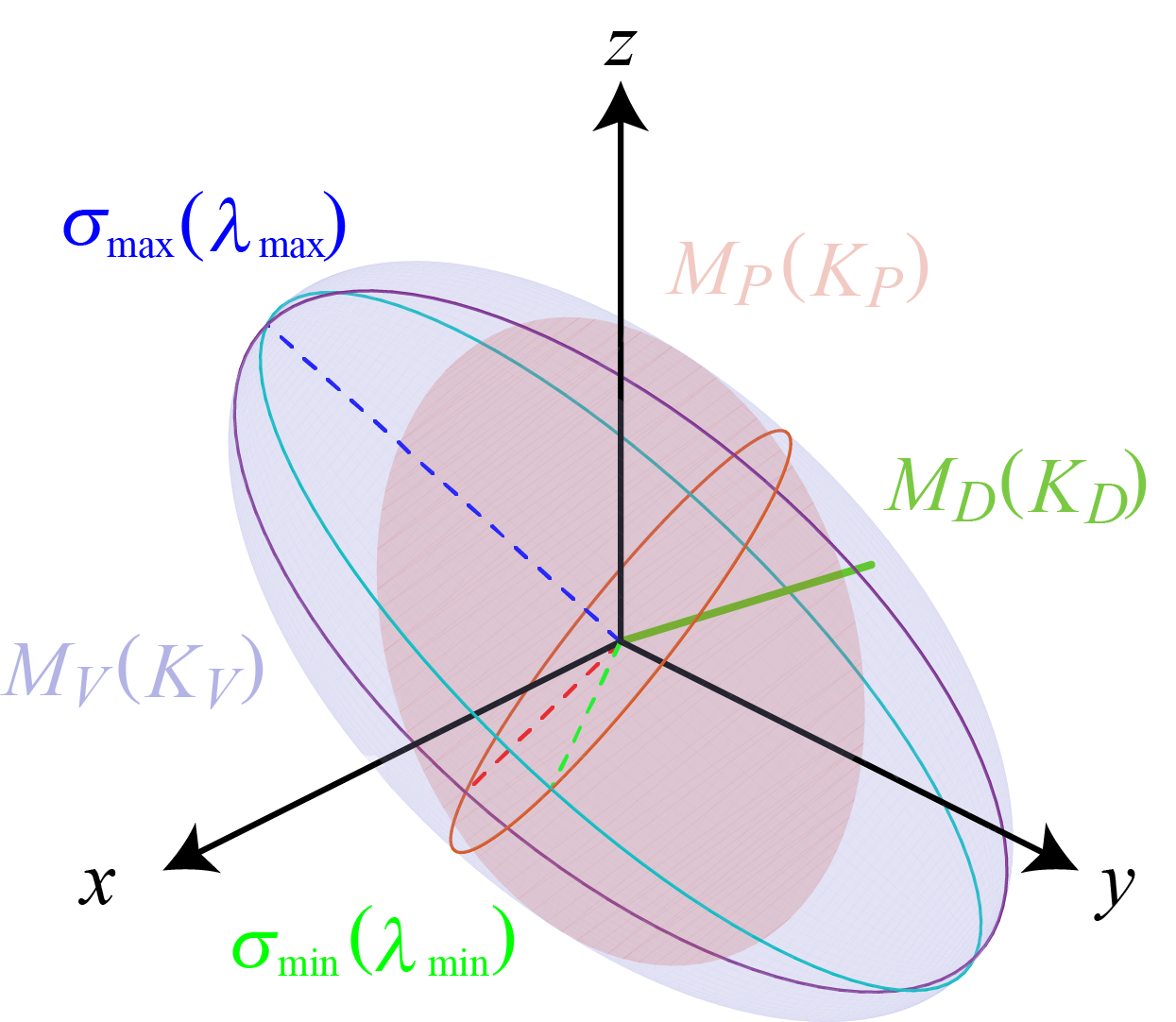

Fig. 1: Cartesian manipulability/stiffness ellipsoid of the robot when m = 3 m=3 . Those Jacobian-based performance indices presented in Table I possess distinct geometric interpretations within this ellipsoid.
概要
- 直列ロボットのヤコビアン由来指標が、最初と最後の関節角に依存しない運動学的条件を整理。
- 不変性が成り立つ場合に探索次元を減らし、性能地図と作業配置の評価を軽くする。
- 可操作性や剛性などの指標を対象とし、条件外の制約まで省略できるという主張ではない。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Joint-Angle Invarianceの仕組み
- 01アームと指標を定義
- 02角度不変条件を確認
- 03有効な関節空間で計算
- 04性能地図と配置を評価
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
ロボットアームの作業位置を選ぶときは、届くかどうかに加え、動きやすさや外力への抵抗も評価したい。関節速度と先端の速度などの対応を表すヤコビアン行列から、こうした性能指標を計算できる。
全関節角の組合せを細かく調べると、自由度が増えるほど計算と保存の負担が大きくなる。この研究は、指標を変えない角度を運動学的な条件から特定し、同じ値を何度も計算する無駄を減らす方法を扱う。
手法
関節角不変性は、特定の関節角を変えても選んだ性能指標が変わらない性質である。論文は直列アームについて、最初と最後の関節角への依存が消える条件を調べる。可操作性は先端をどの程度多方向に動かせるか、剛性は外力に対してどの程度変形しにくいかを測るための指標である。
不変条件が確認できれば、その角度を独立に走査する必要を減らし、残る有効な座標で指標を計算する。例えば作業物の配置候補を比較するとき、同じ指標値を生む角度の組をまとめて扱う。得られた性質を作業空間の性能地図と配置最適化へ利用する。省略するのは該当指標の評価次元であり、アームの姿勢や衝突判定をすべて同一視する処理ではない。
新規性
既存の性能指標そのものを別の近似値に置き換えるのではなく、指標の構造にある不変性から計算次元を下げる点が中心である。どの角度への依存を除けるかを運動学の条件として整理している。
この性質を一つの数式の観察で終わらせず、性能分布の構築と作業物の配置という二用途へつなげた。条件に合う場合には、探索を粗くすることとは違う理由で計算と保存を減らせる可能性を示す。
従来手法との違い
全関節角を対象に指標を評価する方法に対し、不変性を利用した有効次元での評価を比較する。著者らは性能地図と配置最適化で、効果を損なわず計算負担と保存量を減らしたと報告する。
一般の近似的な次元削減とは違い、対象となるロボットと指標で条件が成立するかが出発点になる。ある可操作性指標で成立しても、方向付きの指標や追加の作業制約で同じ省略ができるとは限らない。比較時には評価対象をそろえる必要がある。
実験結果
論文は作業空間の性能地図の構築と、タスク配置の最適化を応用例として示している。確認できた本文の範囲では、比較の主張は計算量・保存量の削減と評価の有効性の維持である。
この記事では根拠のない一律の高速化倍率や実機生産性の数値を置かない。指標計算の回数が減ることと、衝突検査なども含めた配置最適化全体が同率で速くなることは異なる。実用上は全体時間と選ばれた配置の品質を分けて測る必要がある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案：加工セルで部品の設置位置を変える際、剛性や可操作性を見ながら候補を絞る設計支援に使う。入力はアームの運動学モデル、作業点、候補配置、出力は指標分布と配置候補の比較とする。
担当者はまず不変性の対象となる指標を確認し、該当する計算だけを省略する。その後に衝突、届く姿勢、工具方向などを通常どおり確認し、作業に必要な条件をすべて満たす候補を選ぶ流れが考えられる。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案：小さな関節角格子で全次元の計算を基準に作り、不変とされた角度を動かして指標差を測る。条件が成り立つ範囲を確認してから、有効次元での地図を構築する。
指標の最大誤差、評価回数、計算時間、保存容量を記録する。配置最適化では選ばれた候補と目的値を基準法と比べる。別の剛性モデルや工具を導入したら不変性を再確認し、衝突や関節限界の評価を省かない形で検証する。
限界と課題
不変性は対象の運動学構造と性能指標に対する条件付きの性質である。最初や最後の関節が作業全体に無関係という意味ではなく、先端の向きや障害物との関係は変わりうる。
編集上の確認点は、実機の柔軟性、工具オフセット、荷重、方向を指定した指標を含めた場合の成立範囲である。理想モデル上の指標一致と加工品質を分け、必要なら実機のたわみや軌道誤差でも候補を確かめたい。
出典
元のタイトル・要旨を確認する（英語）
Joint-Angle Invariance of Jacobian-Based Performance Indices for Serial Robotic Manipulators
This article investigates the joint-angle invariance (JAI) of Jacobian-based performance indices for serial robotic manipulators. We identify kinematic conditions under which representative performance indices, including manipulability, stiffness, and other Jacobian-derived indices, remain independent of the first and last joint angles. This property allows a systematic reduction in the effective configuration-space dimensionality, thereby simplifying the performance evaluation. The utility of JAI is demonstrated through two application scenarios: workspace performance map construction and task layout optimization. Comparative results show that the proposed JAI-based strategy reduces computational effort and storage requirements without compromising the effectiveness.
