始点と目標から交わらない経路をまとめて生成、根軌跡で複数ロボットを協調
Generalized Root Locus Path Planning

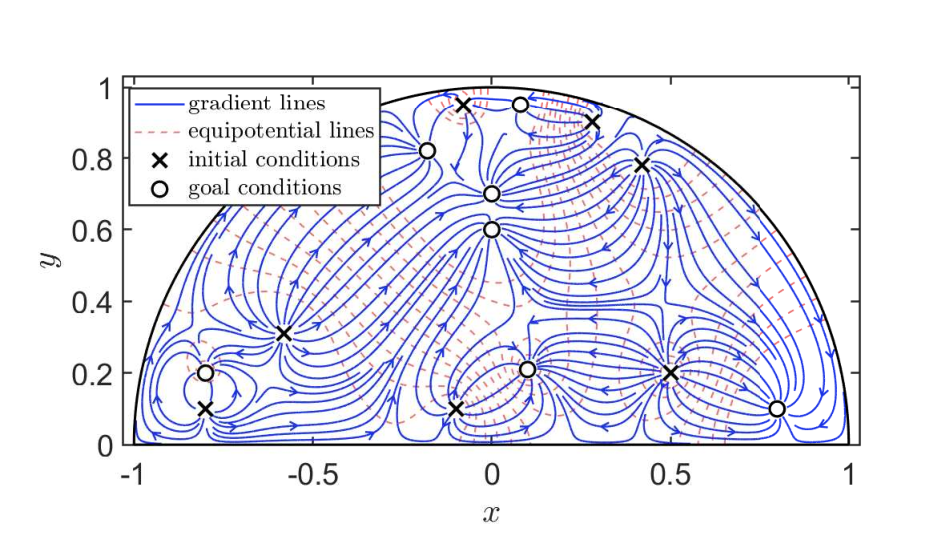

Generalized Root Locus Path Planningの原論文から掲載した図です。細部はクリックして拡大できます。
原論文の図の説明を読む
(a)
概要
- 始点と目標を有理関数へ埋め込み、根軌跡の枝から割当と経路を作る。
- 有限回の反射で計算した場に対しても障害物安全性の検査を置く。
- 点の非交差だけでは有限サイズの機体の安全は決まらず、経路間距離を別確認する。
補足：編集した模式図で仕組みを確認する
VISUAL EXPLAINER
図でつかむ、Generalized Root Locus Path Planningの仕組み
- 01始点・目標・障害物
- 02円形領域へ写像
- 03根軌跡の枝を選択
- 04元の平面の協調経路
原論文の説明をもとにした模式図です。処理の細部は省略しています。
研究の背景
複数のロボットを異なる目標へ移動させる場合、個別に経路を作るだけでは互いに交差する可能性がある。誰をどの目標へ向かわせるかの割当と、障害物を避ける経路の設計をまとめて扱えると、事前計画の見通しがよくなる。
本研究は平面上の多角形の障害物と、互いに交換可能な同数のロボットと目標を対象とする。学習した方策ではなく、数式で定まる場から経路を作り、成立条件と実際の計算結果の安全性を確かめる方法である。
手法
角度を保つ等角写像で多角形の作業領域を円で囲まれた領域へ変える。始点を有理関数の極、目標を零点として配置し、その関数から作る対数ポテンシャルの流線を経路にする。一般化根軌跡は、制御で使う根の移動を位相まで広げたもので、その枝が始点と目標を結ぶ。
枝の合流や境界への到達が起きる位相を除いて選び、障害物の境界は反射を繰り返して流線に近付ける。例えば複数の始点から別々の目標へ向かう枝ができ、割当も構成から決まる。最後に元の座標へ戻し、共通の時間則で進めると指定した時刻への同時到着を表せる。
新規性
目標の割当、交わらない経路、到着時刻の調整を、一つの根軌跡の構成として整理する。臨界位相と境界に関する位相を除いたとき、各枝が異なる目標へ達する条件を理論的に示す。
さらに反射を有限回で打ち切った実際のポテンシャルに対して、有限の検査で障害物への安全性を確認する。無限回の理想計算だけを前提にせず、実装で得る場を対象に検査を置く点が特徴である。
従来手法との違い
独立した調和ポテンシャルによる経路生成と、人工ポテンシャルを比較対象としている。個々のロボットへ別々の場を与える方法に対し、全体を一つの関数で構成して枝同士の関係を扱う。
既存の逆数根軌跡による計画も特殊な場合として回収し、境界を越えない根拠を補う。ただし最短経路を求める最適化とは目的が異なる。位相が割当と経路の形を変えるため、任意の割当を先に指定できると読むべきではない。
実験結果
著者らは二つの多角形作業領域での例、独立調和計画や人工ポテンシャルと比較する100件のランダム事例、十台のロボットと十個の障害物を持つ場面を示している。これは事前に経路を生成する数値例であり、実機走行を報告したものとしては扱わない。
確認できた本文の範囲では、非交差性と異なる目標への到達について理論条件が説明されている。一方、比較の具体的な成功率や計算時間をここで断定できる数値は確認していない。理論上の性質と計算負荷の実用性は別に評価する必要がある。
応用の可能性
編集上の応用案 · 論文が実証した用途とは区別しています。
編集上の応用案として、同じ役割の搬送ロボットを複数の待機点へ戻す事前経路の作成が考えられる。平面地図、開始位置、待機位置を入力し、対応付けと経路候補をまとめて出力する。
あらかじめ決めた通路を持つ運用と比較し、割当の選択肢が増える効果を確認する。移動中の人や未知の障害物に反応する機能は別に必要であり、この方式の役割は静的地図での協調計画を準備することに置く。
導入時の検証
導入時の検証案 · 対象データでの再評価が必要です。
導入時の検証案では、まず点として扱うロボットで経路の非交差と境界からの距離を再現する。続いて機体半径に合わせて障害物を膨らませ、異なる経路間の最小距離が機体直径を超えるかを必ず確認する。
独立計画を基準に、計算時間、総経路長、最小余裕、割当の変化を測る。実行を想定する場合は速度・加速度制限と追従誤差も加え、数式で与えた同時到着の時間則をそのまま機体が実現できるかを別に検証する。
限界と課題
本文は計画段階のロボットを交換可能な点として扱う。経路が交わらないことだけでは有限サイズの機体同士の安全は保証されず、経路間距離が半径の二倍を超える条件を計画後に調べる必要があると明示している。
障害物の膨張も環境との余裕だけを扱う。編集上は動く障害物、位置推定誤差、運動学的制約、写像と反射の数値精度を追加確認したい。既知の静的な平面での条件付き保証を、実世界のあらゆる衝突を防ぐ保証へ広げないことが大切である。
出典
元のタイトル・要旨を確認する（英語）
Extending Harmonic Function Methods via Root Locus for Coordinated Path Generation
We consider the offline generation of coordinated paths for N interchangeable robots and N goals in planar environments with polygonal obstacles. After a conformal map to a circular domain, starts and goals become the poles and zeros of a rational function R, and the paths are the branches of its Generalized Root Locus (GRL), i.e. the streamlines of the logarithmic potential -log R. We show that, for every phase outside a finite set of critical phases and a set of boundary phases, the induced gradient motion drives each robot to a distinct goal along pairwise disjoint paths that never reach the obstacles; the robot-goal assignment is produced by the construction, and with the gain used as a clock all robots move as the closed-loop roots of the GRL and arrive together at a prescribed time. Obstacles become streamlines through successive Milne-Thomson reflections, and for a finite number of reflections a finite test certifies safety for the potential that is actually computed. Reciprocal root-locus planning is recovered as a special case. The method is illustrated on two polygonal workspaces, 100 random instances compared with independent harmonic planning and artificial potentials, and a scene with ten robots and ten obstacles.
